GOST OHS Circular Connector with Multiple Core Count Options
Разъёмы OHS российского стандарта: конструкция, параметры и выбор для промышленного применения
Серия OHS представляет собой круглые байонетные разъёмы, разработанные как замена компонентов ОНЦ-БС. Они предназначены для использования в электрических цепях переменного и постоянного тока, радиооборудовании и контрольно-измерительных приборах, где требуется стабильное соединение при механических нагрузках и перепадах температур. Ниже приведены ключевые критерии, которые помогут оценить соответствие разъёма вашей задаче.
Основные критерии выбора разъёма OHS
При подборе разъёма важно учитывать пять параметров: количество контактов, материал изолятора, тип покрытия контактов, способ монтажа и условия эксплуатации. Количество контактов определяет число подключаемых цепей. Материал изолятора влияет на допустимое напряжение и рабочую температуру. Покрытие контактов обеспечивает необходимое переходное сопротивление и стойкость к окислению. Способ монтажа (панельный или кабельный) зависит от конструкции оборудования. Условия эксплуатации — температура, влажность, вибрация — задают требования к корпусу и степени защиты.
Конструкция и материалы корпуса

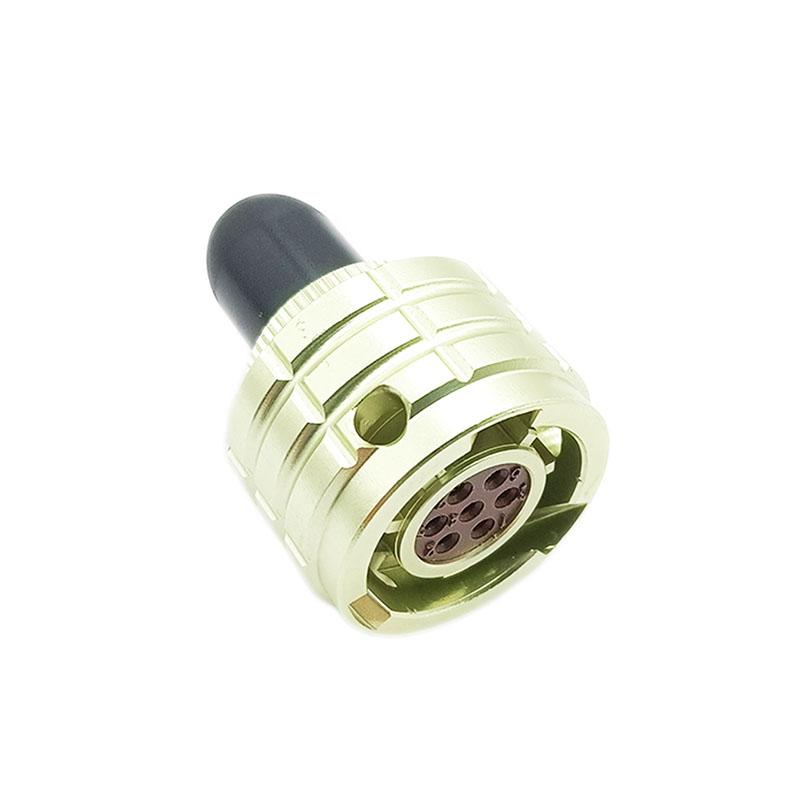

Корпус разъёмов OHS выполнен из анодированного алюминиевого сплава, что обеспечивает устойчивость к коррозии и механическим повреждениям. В зависимости от требований по напряжению и температуре применяются два типа изоляторов: бакелит (стойкость к напряжению не менее 1000 В) или PPS (рабочая температура до 125 °C). Контакты изготовлены из меди с покрытием из золота или серебра, что обеспечивает низкое переходное сопротивление и защиту от окисления. Рабочий диапазон температур составляет от −60 °C до +85 °C.
Механические характеристики и монтаж

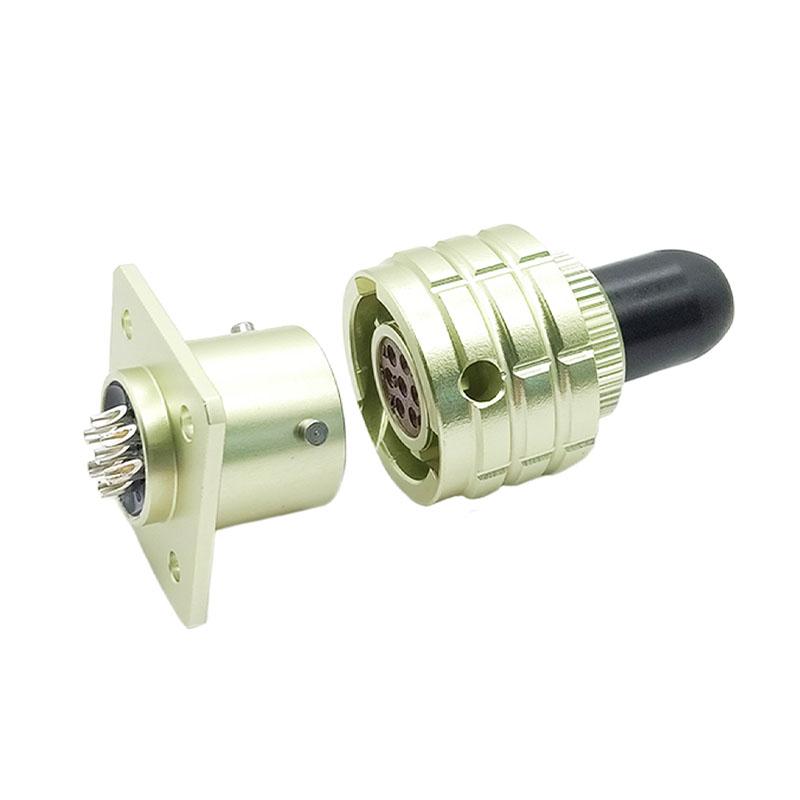

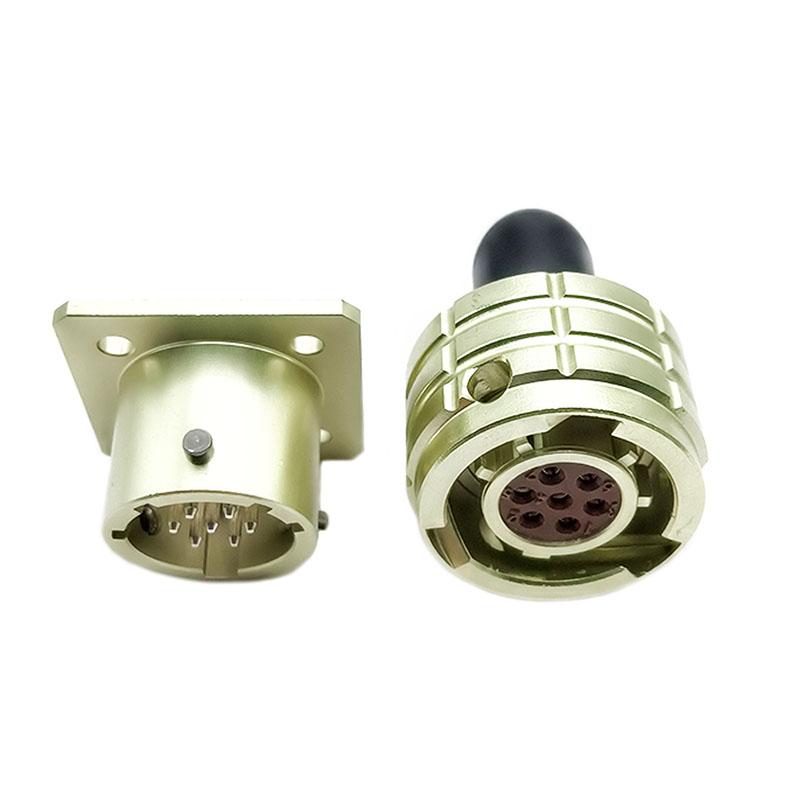

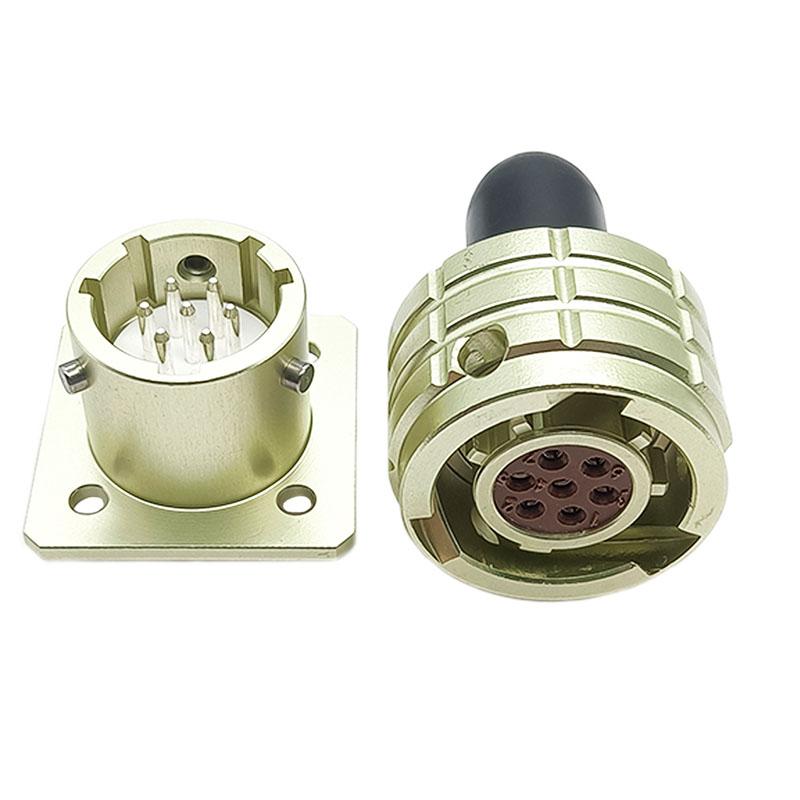

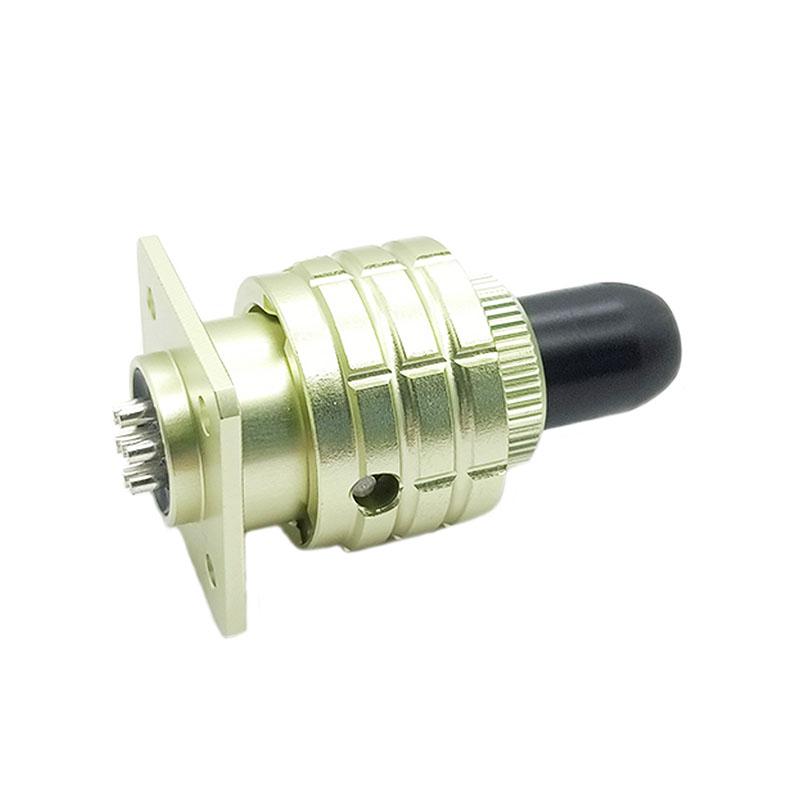

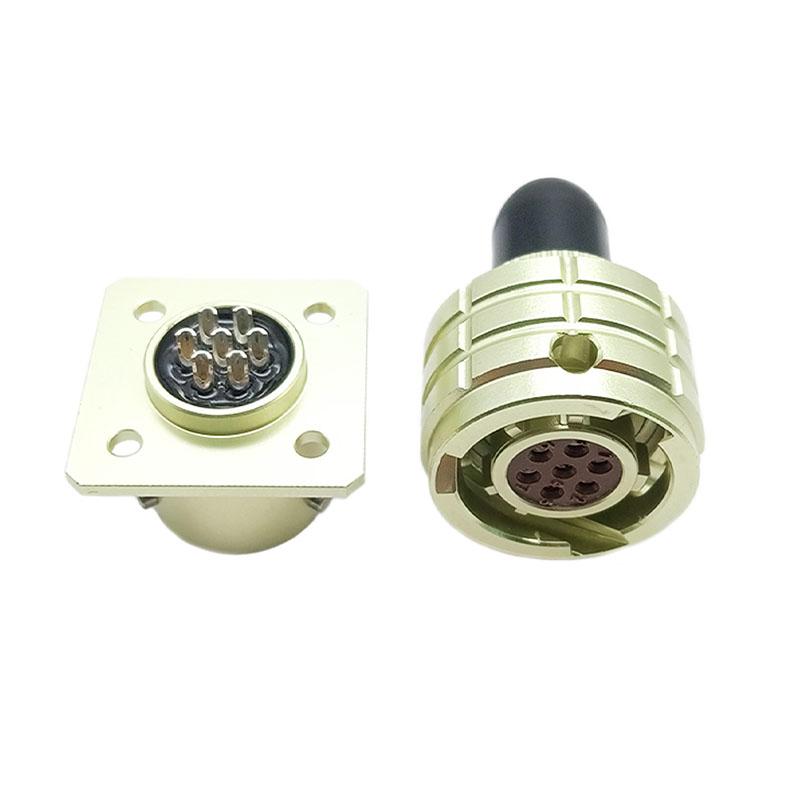

Байонетный замок с поворотом на четверть оборота обеспечивает быстрое соединение и разъединение. Гнездо с квадратным фланцем предназначено для панельного монтажа и соответствует требованиям MIL-STD-202 по виброустойчивости. Ресурс разъёма составляет не менее 500 циклов соединения/разъединения. Для панельного монтажа требуется подготовка отверстия под квадратный фланец; для кабельного исполнения необходимо предусмотреть заделку кабеля в соответствии с диаметром корпуса.
Условия применения и ограничения
Разъёмы OHS подходят для промышленных шкафов управления, радиооборудования, контрольно-измерительных приборов и наружного оборудования при условии, что температура и вибрация находятся в указанных пределах. Не рекомендуется применять разъёмы в средах с агрессивными химическими веществами, если это не подтверждено дополнительными испытаниями. Для помещений с высокой влажностью или прямым попаданием воды необходимо уточнить степень защиты конкретной модификации.
Проверка совместимости перед заказом
Перед оформлением заказа рекомендуется проверить следующие параметры: количество контактов и их распайку, тип изолятора (бакелит или PPS), покрытие контактов (золото или серебро), способ монтажа (панельный или кабельный), а также допустимый диапазон температур. Для подтверждения совместимости с существующим оборудованием предоставьте чертёж ответной части или укажите модель заменяемого разъёма ОНЦ-БС.
Типовые области применения
- Промышленные системы управления и цепи переменного/постоянного тока
- Радиооборудование связи и устройства передачи сигналов
- Контрольно-измерительные приборы и измерительные инструменты
- Промышленное оборудование для наружного применения
- Электрические и электронные устройства, соответствующие российским стандартам
Проверка качества и испытания
Разъёмы OHS проходят испытания на соответствие экологическим, механическим и электрическим требованиям отраслевых стандартов. Проверяется виброустойчивость, переходное сопротивление контактов, стойкость изоляции к напряжению и ресурс циклов соединения. При поставке каждой партии предоставляются протоколы испытаний, подтверждающие заявленные характеристики.
Индивидуальные конфигурации и поддержка
Возможна поставка разъёмов с индивидуальной конфигурацией по количеству контактов и типу изолятора. Для уточнения параметров и сроков поставки обратитесь к менеджеру, указав количество контактов, требуемый материал изолятора, тип покрытия и способ монтажа. Это позволит подобрать оптимальное решение для вашего проекта.
Для получения подробной информации о доступных конфигурациях и наличии на складе свяжитесь с нами через форму запроса или по WhatsApp. Укажите количество контактов, тип изолятора и условия эксплуатации — это ускорит подбор и подготовку коммерческого предложения.
