Разъём серии FQ с быстрым байонетным замком: выбор для промышленного и уличного применения

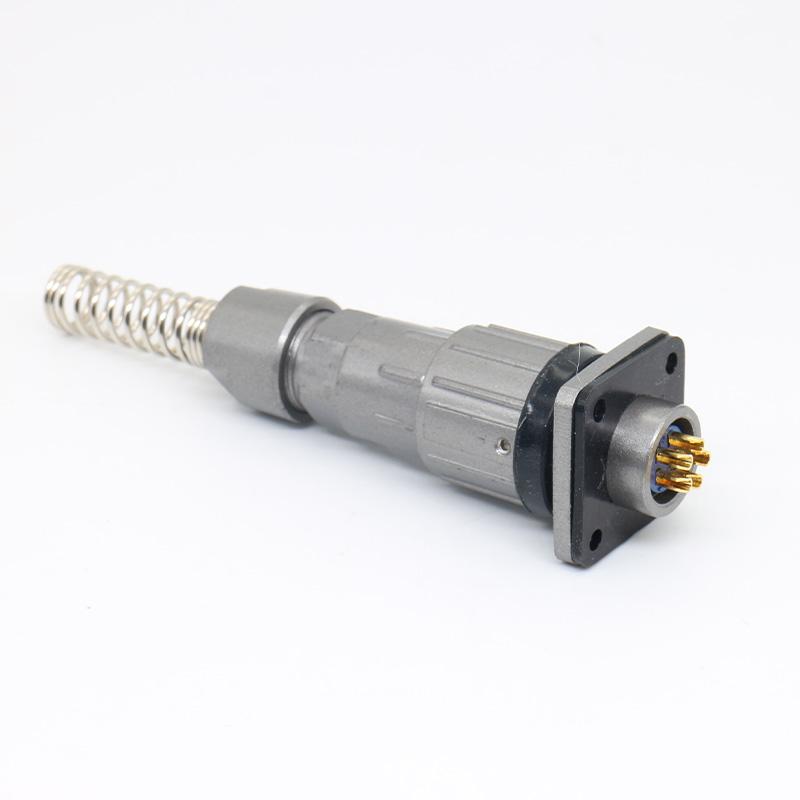

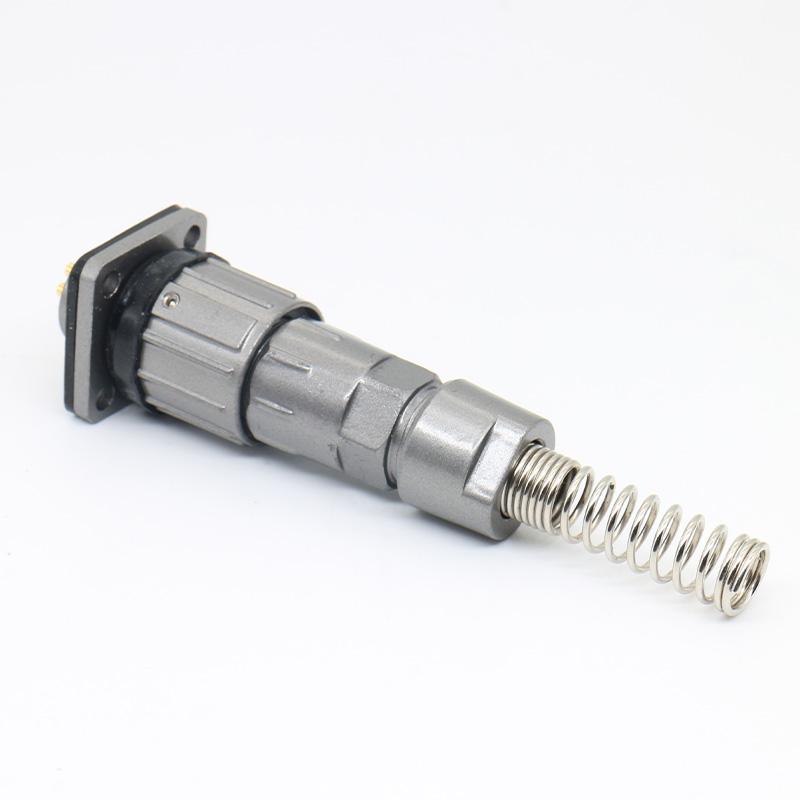

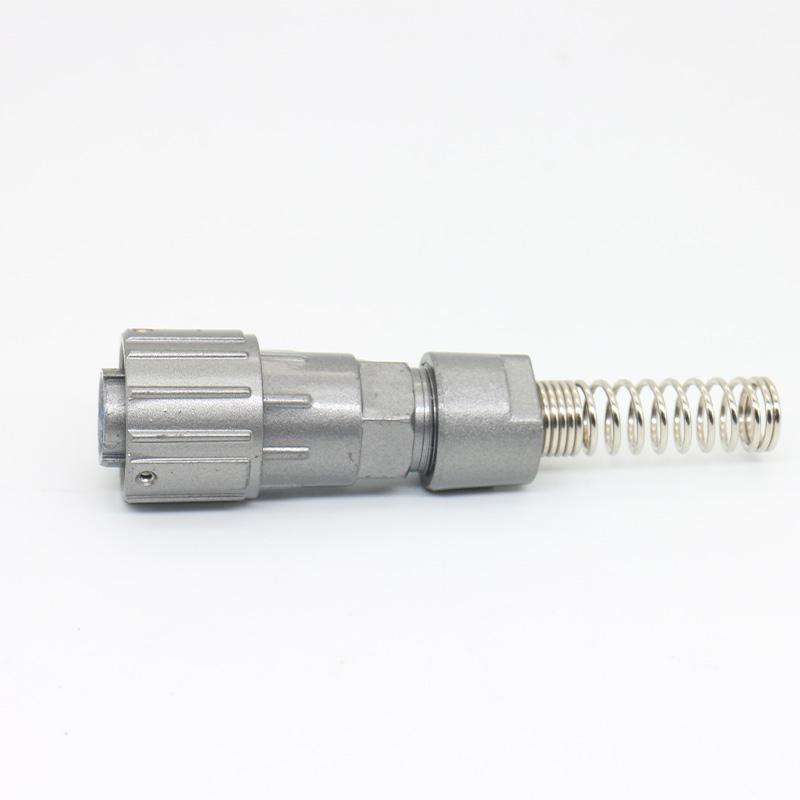

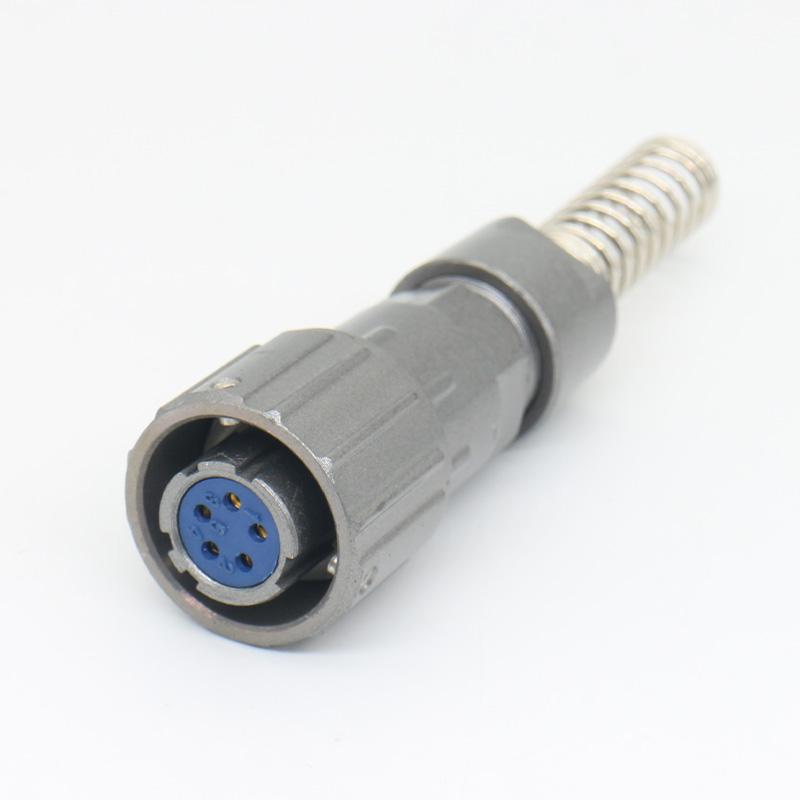

Разъём серии FQ — это решение для оборудования, работающего в условиях вибрации, пыли и влаги. Ключевая особенность — быстрый байонетный замок: для фиксации или расстыковки достаточно поворота на четверть оборота. Это сокращает время монтажа и обеспечивает плотное соединение, устойчивое к случайному разъединению. Ниже разберём, как характеристики серии влияют на выбор под конкретную задачу.
На что обратить внимание при выборе
Перед подбором разъёма оцените пять параметров вашего применения:
-
Количество контактов и тип сигнала. Серия FQ доступна с числом контактов от 2 до 26. Для питания и аналоговых сигналов подойдут модели с меньшим числом контактов, для многосигнальных интерфейсов — с большим. Уточните, требуется ли экранирование.
-
Электрическая нагрузка. Номинальный ток до 10 А и напряжение до 400 В покрывают большинство задач управления и питания. Проверьте, соответствуют ли эти значения пиковым и длительным нагрузкам вашего устройства.
-
Условия окружающей среды. Степень защиты IP67 означает защиту от пыли и кратковременного погружения в воду на глубину до 1 метра. Рабочий диапазон температур от −55 °C до +85 °C позволяет применять разъём в неотапливаемых помещениях и на открытом воздухе.
-

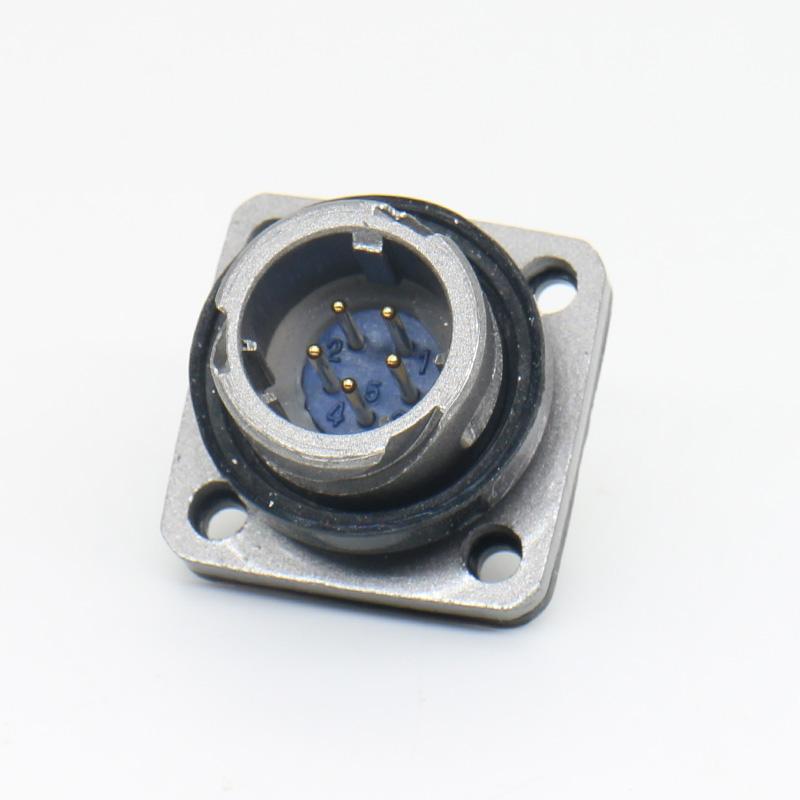

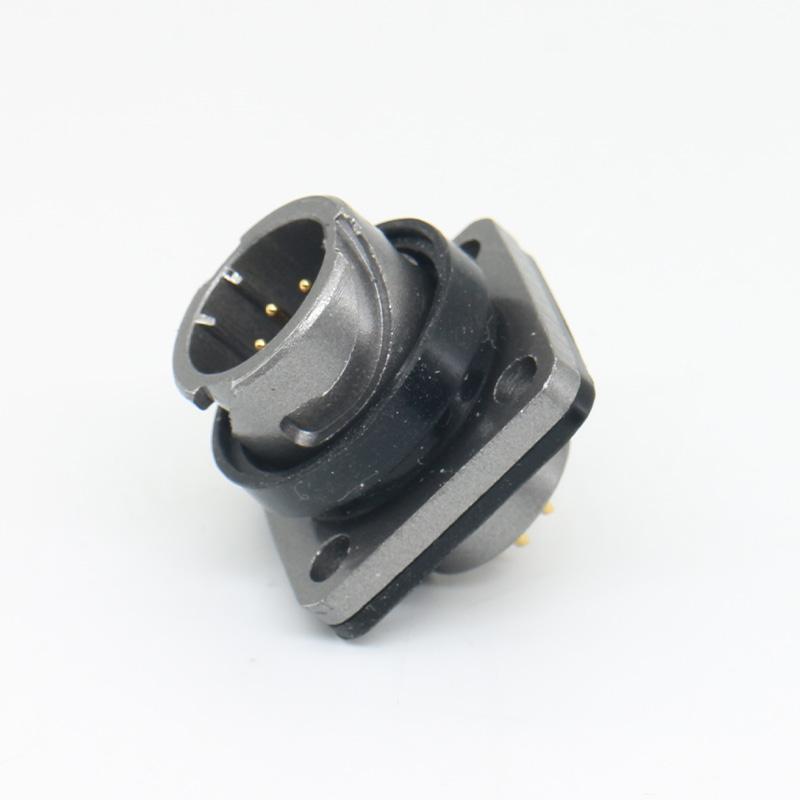

Способ монтажа. Квадратный фланцевый монтаж упрощает встраивание в панель оборудования. Убедитесь, что габариты выреза и расположение крепёжных отверстий соответствуют вашему корпусу.
-
Механическая стойкость. Байонетный замок рассчитан на работу в условиях вибрации и ударов. Если оборудование подвергается постоянной интенсивной вибрации, уточните допустимое количество циклов соединения/разъединения для вашей модели.
Интерпретация ключевых параметров
Низкое контактное сопротивление (≤10 мОм) обеспечивает стабильную передачу сигнала и снижает нагрев в точке контакта. Высокое сопротивление изоляции (≥1000 МОм) важно для цепей с высоким напряжением и чувствительных сигналов. Эти значения подтверждают пригодность разъёма для длительной работы в системах управления и автоматизации.
Степень защиты IP67 достигается за счёт уплотнительных элементов. Важно: заявленная защита действует только при полностью состыкованном и зафиксированном разъёме. При монтаже проверяйте целостность уплотнений и правильность затяжки.
Подходящие и неподходящие условия применения
Разъём серии FQ подходит для:
- промышленного автоматизированного оборудования: системы управления, датчики, исполнительные механизмы;
- уличных устройств: камеры наружного наблюдения, небольшие метеодатчики;
- строительной и внедорожной техники: экскаваторы, погрузчики, где присутствуют пыль, грязь, вода и вибрации.
Серия FQ не предназначена для:
- постоянного нахождения под водой (для этого требуются разъёмы с более высоким классом защиты);
- передачи больших токов (свыше 10 А) — для силовых цепей рассмотрите другие серии;
- применения при температурах за пределами указанного диапазона без дополнительной защиты.
Монтаж и проверка соединения
При установке разъёма серии FQ следуйте базовому порядку действий:
- Подготовьте кабель: зачистите изоляцию на необходимую длину, обожмите или припаяйте контакты согласно схеме распайки.
- Установите розетку на панель через квадратный фланец, закрепив её винтами.

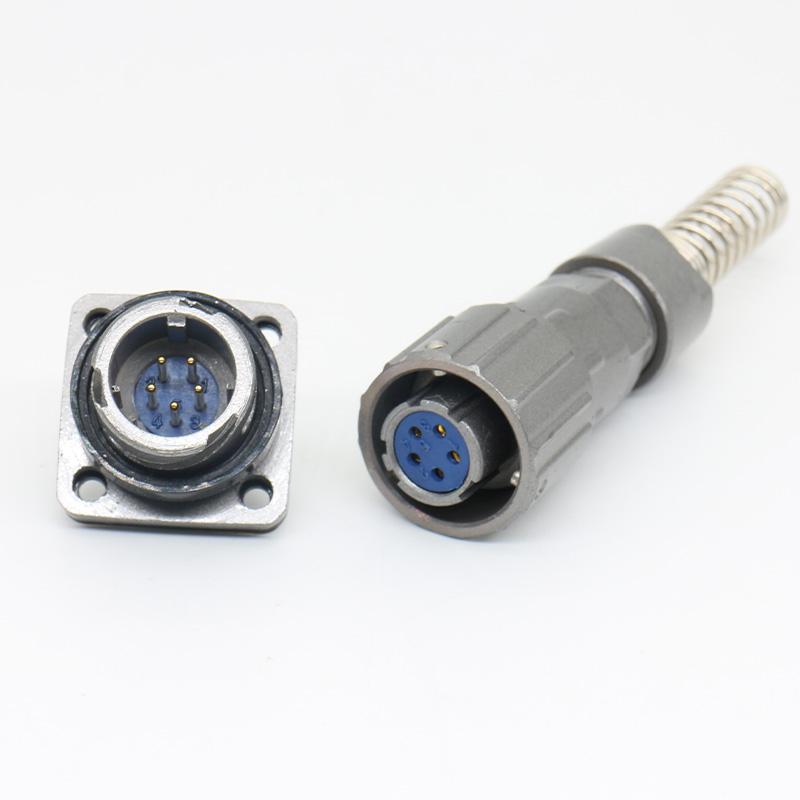

- Состыкуйте вилку с розеткой до щелчка, повернув байонетное кольцо на четверть оборота.
- Проверьте фиксацию, потянув за кабель — соединение не должно разъединяться.
- Проведите проверку целостности цепей и контактного сопротивления перед вводом в эксплуатацию.
Периодически осматривайте уплотнительные кольца на предмет повреждений и загрязнений. При обнаружении трещин или деформации замените уплотнения, чтобы сохранить заявленную степень защиты.
Проверка совместимости перед заказом
Чтобы подобрать разъём, подготовьте следующую информацию:
- требуемое количество контактов и их назначение (сигнал/питание);
- номинальный ток и напряжение в вашей цепи;
- диаметр и тип используемого кабеля;
- условия эксплуатации: температура, влажность, наличие вибраций;
- требуемый способ монтажа (панельный, кабельный).
Для уточнения совместимости конкретной модели FQ с вашим оборудованием обратитесь к технической документации или свяжитесь с нами через форму запроса. Также вы можете ознакомиться с другими сериями круглых разъёмов в нашем каталоге 12G Series Circular Connectors.
Если вам нужен разъём с аналогичными характеристиками, но с другим типом фиксации, обратите внимание на 2PM Russian Standard Circular Connector — он также рассчитан на промышленное применение.
Для получения консультации по подбору разъёма серии FQ отправьте запрос через форму на странице или свяжитесь с нами в WhatsApp. Укажите параметры вашего применения — мы поможем выбрать подходящую модель.
