Seleção do conector circular M12 A-Code: critérios essenciais

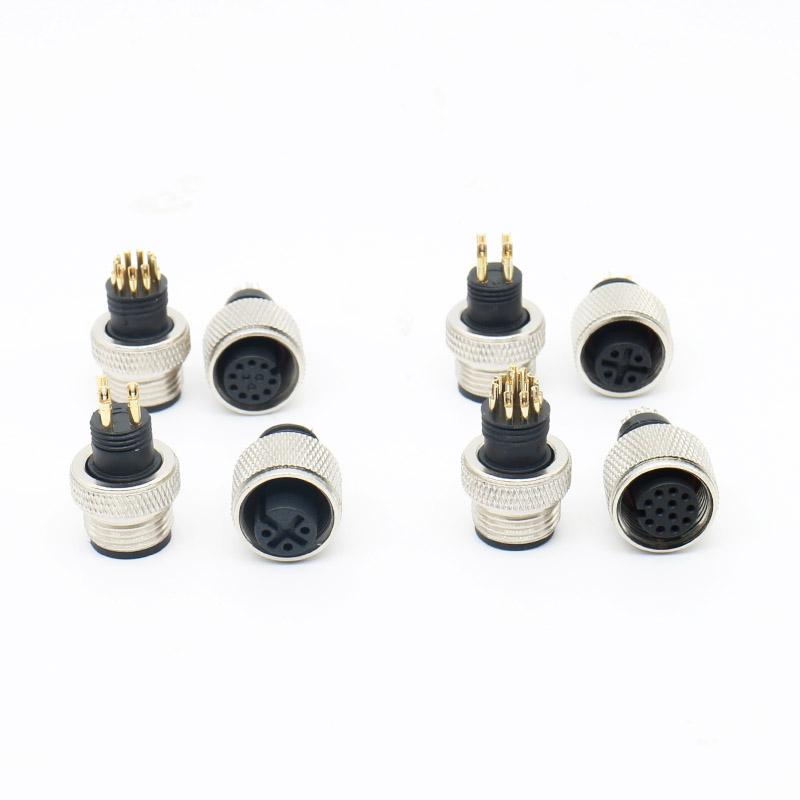

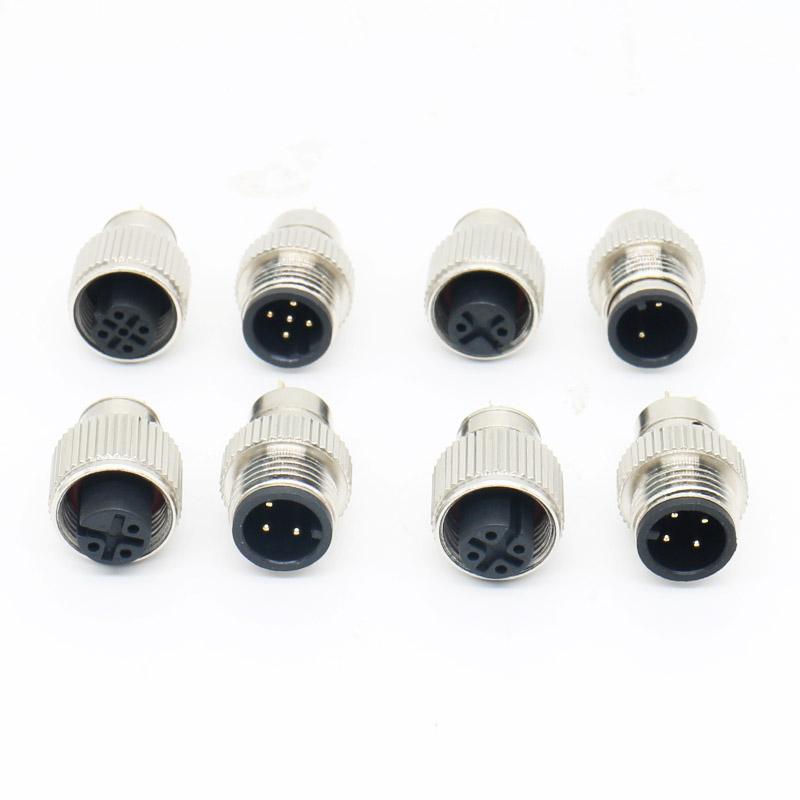

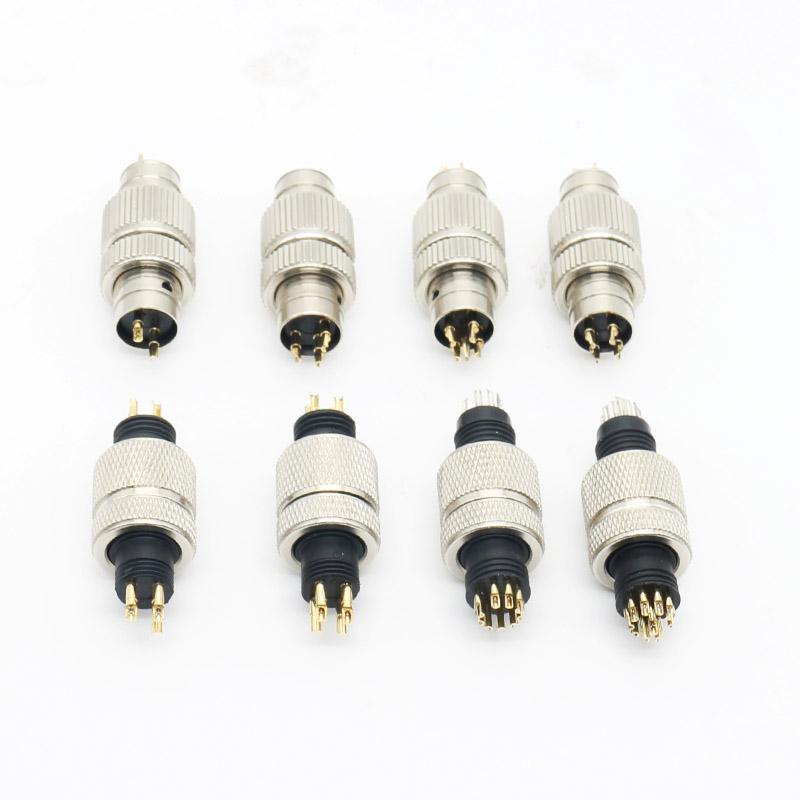

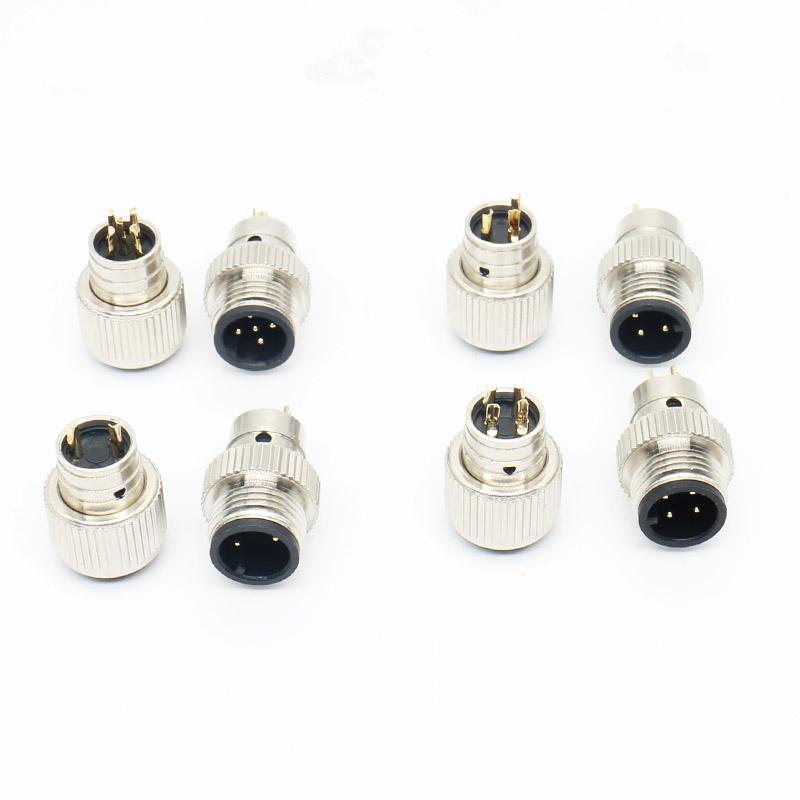

Projetados para ambientes compactos e exigentes em múltiplos setores, nossos conectores M12 A-Code oferecem transmissão confiável de sinal e energia para sensores, atuadores e sistemas de alimentação DC. Com rosca de travamento padronizada de 12 mm, esta série fornece uma solução de conexão robusta e ao mesmo tempo economizadora de espaço, destacando-se em instalações de alta densidade e condições operacionais desafiadoras.
Como escolher o conector M12 adequado?
A seleção do conector M12 A-Code correto envolve avaliar criticamente as condições de instalação e os requisitos elétricos da aplicação. Os pontos abaixo resumem as decisões centrais que um engenheiro ou comprador deve considerar antes da especificação final.

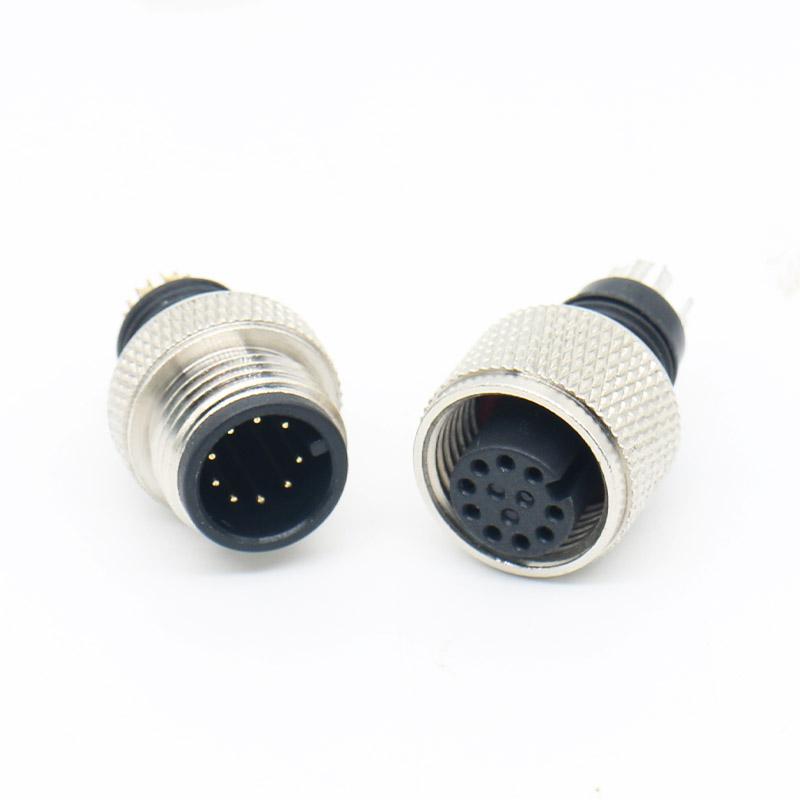

1. Número de pinos e contatos
A série M12 A-Code está disponível em configurações de 2 a 17 pinos. A escolha depende diretamente da quantidade de sinais a transmitir e da necessidade de redundância. Para sensores simples, versões de 3 ou 4 pinos são comuns; para redes de campo ou alimentação com múltiplos sinais, versões com maior número de contatos são mais adequadas. Verifique o layout de contatos na ficha técnica para garantir a compatibilidade com o padrão de pinagem do seu equipamento.
2. Requisitos elétricos: corrente e tensão
A corrente e a tensão nominais variam conforme o número de pinos e o diâmetro dos contatos. Consulte os valores exatos na seção de Especificações Técnicas. É fundamental dimensionar o conector para a corrente máxima do circuito, considerando a temperatura ambiente e a possibilidade de sobrecarga. A escolha do material de contato (ouro ou prata) influencia a resistência de contato e a adequação para sinais de baixa tensão ou aplicações de alta corrente.
3. Condições ambientais e proteção IP
A classificação IP67 garante proteção contra poeira e imersão temporária em água, sendo adequada para a maioria dos ambientes industriais. No entanto, para aplicações com jatos de água de alta pressão ou limpeza química frequente, pode ser necessário um grau de proteção superior. Avalie também a exposição a óleos, solventes e radiação UV, que podem influenciar a escolha do material do cabo (PUR ou PVC).

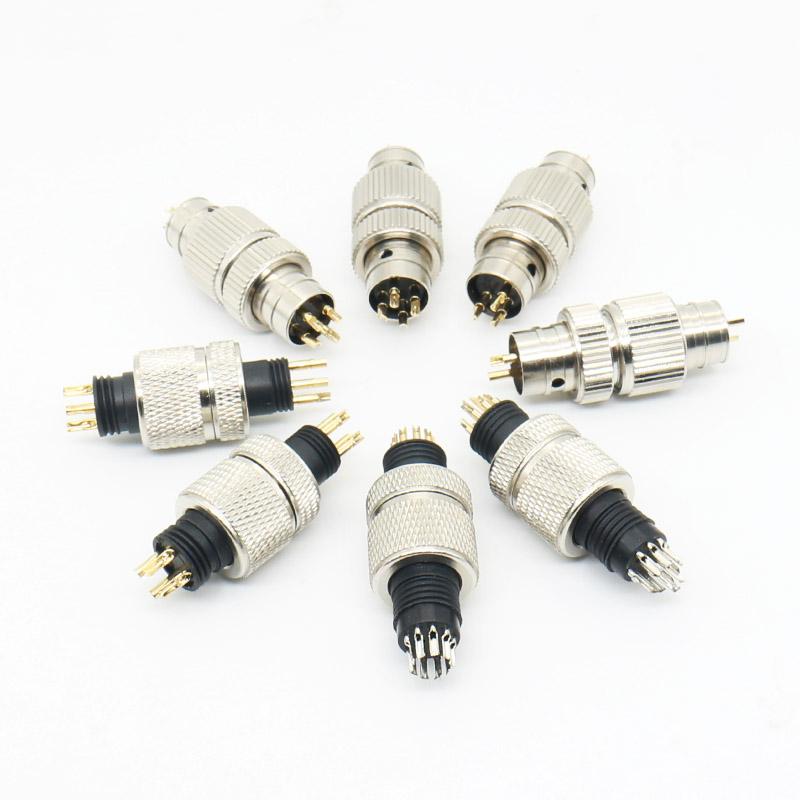

4. Tipo de montagem e conexão
A série oferece opções de conexão por parafuso, crimpagem ou solda, e pode ser fornecida como conector para montagem em painel ou para cabo. A escolha entre um conector moldado (overmolded) e um conector de campo (field-wireable) depende da necessidade de flexibilidade na instalação e da frequência de manutenção. Conectores moldados oferecem maior robustez, enquanto os de campo permitem alterações no comprimento do cabo em campo.

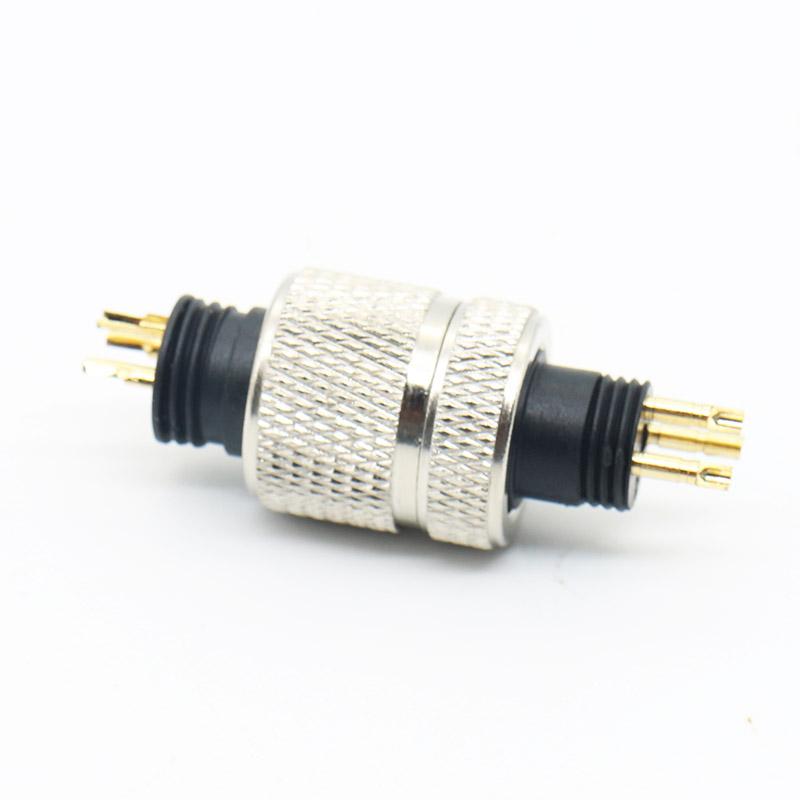

5. Compatibilidade mecânica e de travamento
O mecanismo de travamento por rosca M12 é padronizado, mas é essencial confirmar a compatibilidade do código de codificação (A-Code) com o dispositivo correspondente. A codificação A é a mais comum para sensores e atuadores, mas outros códigos (B, D, X) são usados para diferentes protocolos de rede. Verifique o passo da rosca e o tipo de vedação (O-ring) para garantir uma conexão segura e estanque.
Interpretação das especificações principais
Para uma decisão de compra informada, é crucial interpretar corretamente os parâmetros listados na ficha técnica. A seguir, um guia prático para entender o que cada especificação significa na prática.
Material da carcaça e do invólucro
A carcaça em latão com revestimento de níquel oferece excelente resistência à corrosão e robustez mecânica, ideal para ambientes industriais agressivos. O invólucro em PA66 (Nylon 66) proporciona alta resistência mecânica e estabilidade térmica, contribuindo para a durabilidade do conector em aplicações com variações de temperatura.
Material dos contatos
Os contatos de cobre banhados a ouro ou prata garantem condutividade ideal e baixa resistência de contato. O banho de ouro é preferível para sinais de baixa tensão e corrente, pois evita a oxidação e garante contato estável ao longo de muitos ciclos de conexão. O banho de prata é uma opção econômica para aplicações de corrente mais alta, onde a resistência de contato é menos crítica.
Classificação IP67 e vedação
A classificação IP67 assegura proteção total contra a entrada de poeira e contra imersão temporária em água (até 1 metro por 30 minutos). Esta vedação é alcançada por meio de juntas e O-rings de alta qualidade, que devem ser inspecionados periodicamente para garantir a integridade da conexão ao longo do tempo.
Faixa de temperatura e ciclos de acoplamento
A temperatura de operação e o número de ciclos de acoplamento são fatores críticos para aplicações com movimento frequente ou ambientes de alta temperatura. Consulte os valores exatos na seção de Especificações Técnicas. Para aplicações com vibração constante, o mecanismo de travamento por rosca garante uma conexão segura e estável, evitando desconexões acidentais.

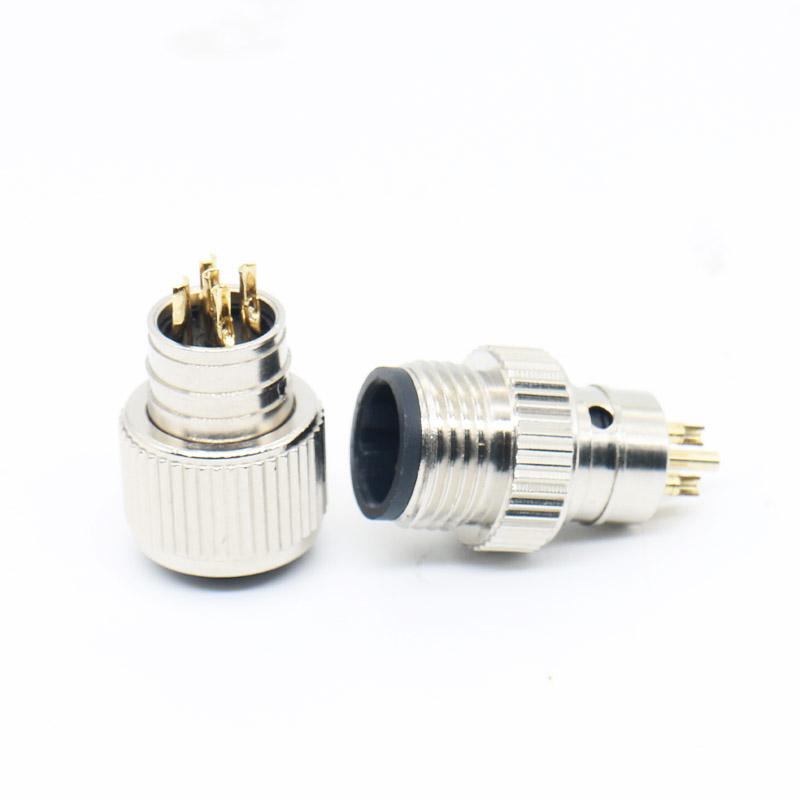

Vedação ambiental robusta: Classificação IP67, garantindo proteção total contra entrada de poeira e imersão temporária em água, sendo adequado para aplicações industriais severas e ambientes externos.
Aplicações adequadas e limitações de uso
Os conectores M12 A-Code são versáteis, mas é importante reconhecer suas fronteiras de aplicação para evitar falhas prematuras.
Aplicações recomendadas
- Automação industrial: Braços robóticos, sistemas de esteiras transportadoras, conexões PLC, controle de motores.
- Controle de processos: Redes de sensores, instrumentação, atuadores de válvulas em indústrias químicas e de alimentos.
- Sistemas de transporte: Sinalização ferroviária, fabricação de veículos, equipamentos de teste automotivo.
- Energia renovável: Arranjos de painéis solares, sistemas de monitoramento de turbinas eólicas, sistemas de gerenciamento de baterias.
- Equipamentos externos: Máquinas agrícolas, controle de irrigação, estações de monitoramento ambiental.
- Automação predial: Controle de HVAC, sistemas de acesso, gerenciamento de iluminação em edifícios inteligentes.
- Equipamentos médicos: Conectividade de dispositivos de diagnóstico, instalação de sistemas de monitoramento de pacientes.
Limitações e condições de contorno
Este conector não é recomendado para aplicações que exijam proteção IP68 ou IP69K, para ambientes com imersão contínua ou limpeza por jato de vapor. Para redes Ethernet industriais de alta velocidade, os conectores com codificação D ou X são mais apropriados. A seleção do material do cabo (PUR ou PVC) deve considerar a exposição a óleos, solventes e temperaturas extremas. A configuração final de pinos e o comprimento do cabo devem ser confirmados com o fornecedor para atender aos requisitos específicos da instalação.

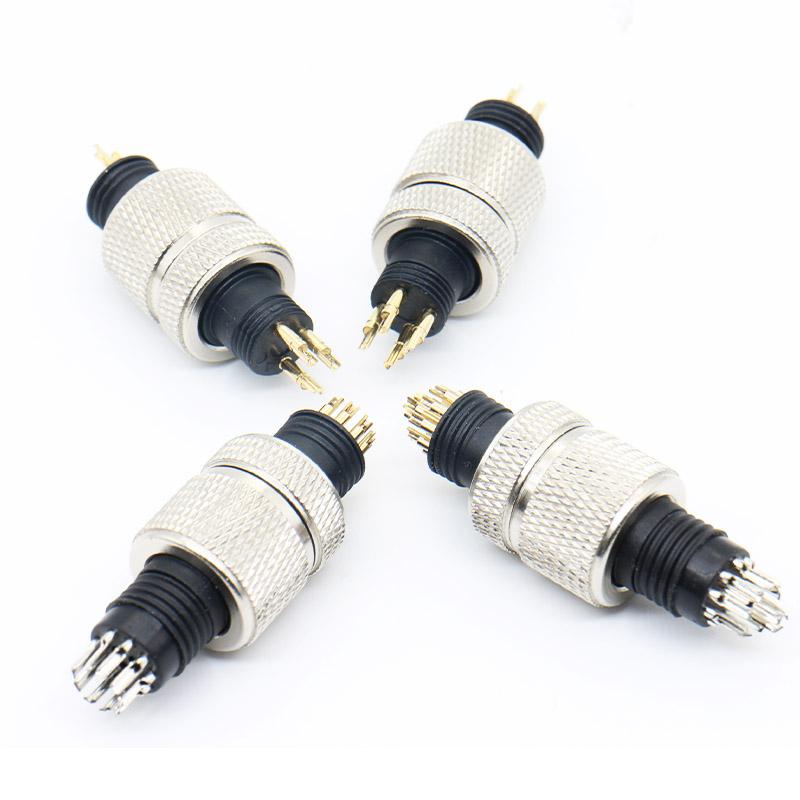

Conexão segura e estável: Mecanismo de travamento por rosca à prova de vibração, garantindo desempenho confiável sob estresse mecânico e movimento contínuo.
Configuração e personalização
A série M12 A-Code oferece flexibilidade para atender a diversas necessidades de fiação e condições ambientais. As opções de configuração incluem:
- Múltiplas configurações de pinos (2 a 17 pinos).
- Opções de revestimento de cabo (PUR/PVC).
- Diferentes materiais de contato (ouro ou prata).
- Versões para montagem em painel ou para cabo.
Para aplicações que exigem um comprimento de cabo específico ou um conector moldado, consulte as opções de personalização disponíveis. A configuração final deve ser validada com o fornecedor para garantir a conformidade com os requisitos elétricos e mecânicos do seu sistema.

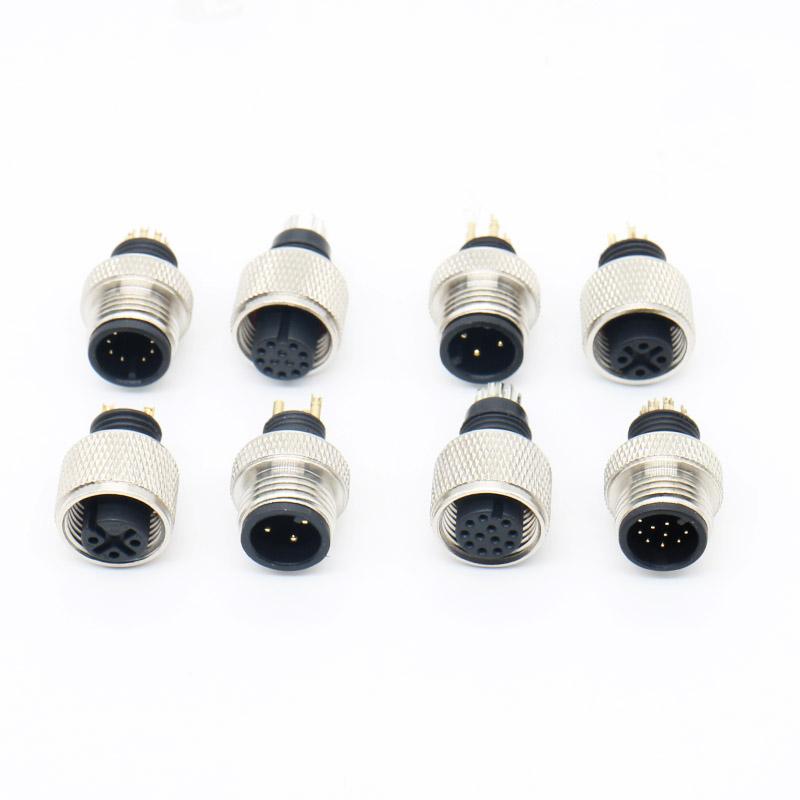

Configuração flexível: Disponível em múltiplas configurações de pinos (2 a 17 pinos) e opções de revestimento de cabo (PUR/PVC), atendendo a diversas necessidades de fiação e diferentes condições ambientais.
Checklist para consulta de compra
Para agilizar o processo de cotação e garantir que você receba a solução mais adequada, prepare as seguintes informações antes de entrar em contato com nossa equipe:
- Número de pinos necessário e tipo de sinal (analógico, digital, potência).
- Corrente e tensão de operação do circuito.
- Tipo de montagem desejado (painel ou cabo) e comprimento do cabo.
- Condições ambientais: temperatura, umidade, exposição a produtos químicos.
- Padrão de pinagem ou protocolo de rede utilizado (se aplicável).
- Quantidade estimada e prazo de entrega desejado.
Com essas informações, nossa equipe técnica poderá recomendar a configuração ideal e fornecer uma cotação precisa. Para mais detalhes sobre a gama completa de conectores M12, consulte nosso catálogo de conectores industriais.
