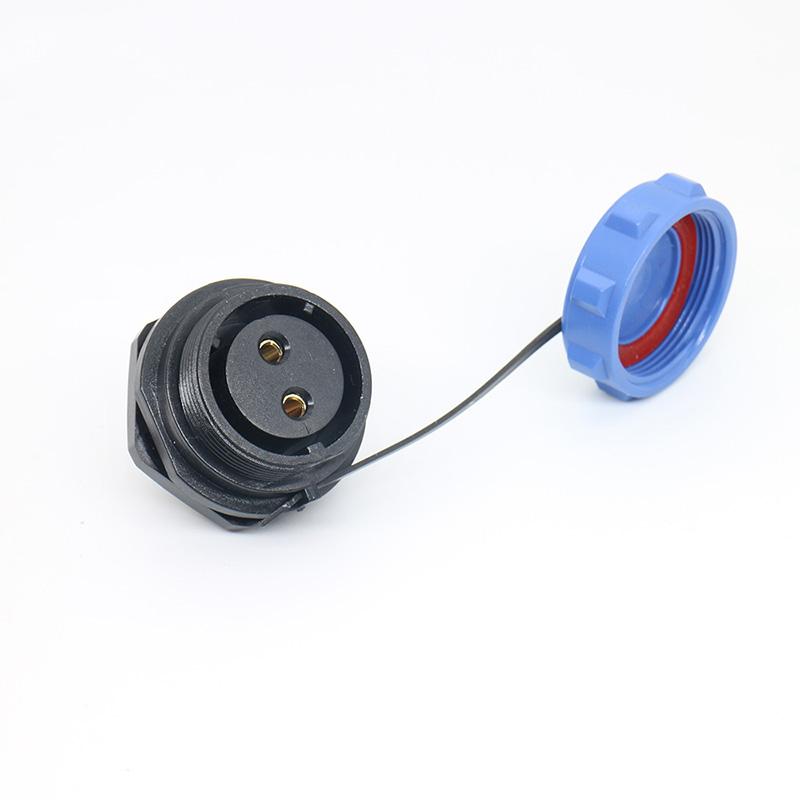

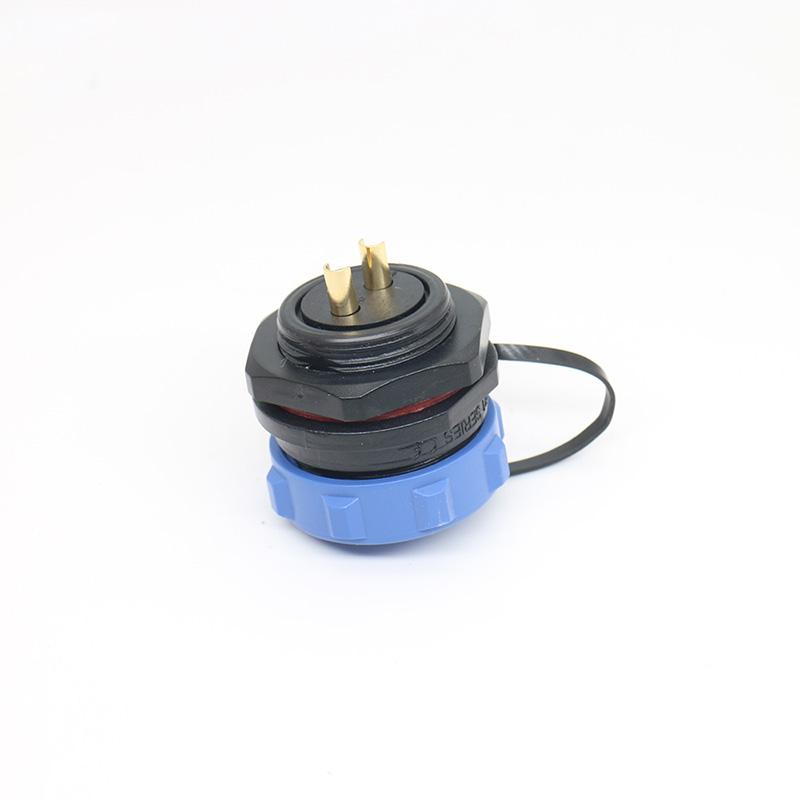

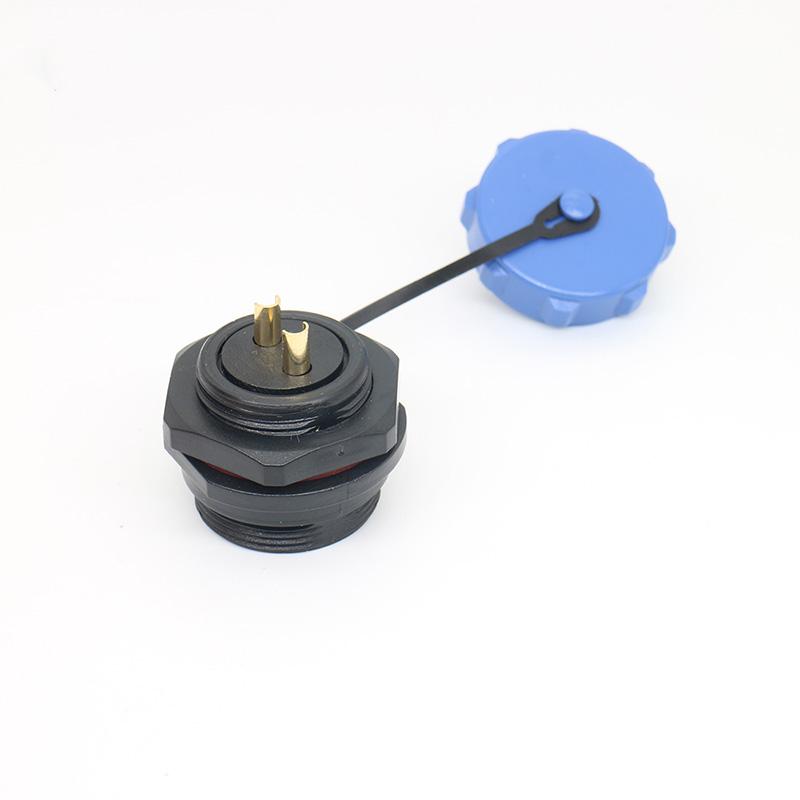

Conector de Montagem em Painel SP21 para Casa Inteligente e IoT

O conector de montagem em painel SP21 oferece conexão segura e compacta para sistemas de casa inteligente e IoT, com instalação rápida e desempenho durável.

Número de contatos
2–12 pinos
Diâmetro do contato (mm)
1,0 mm / 2,0 mm / 2,8 mm
Grau de proteção
IP68
Material da carcaça
PC/PA66
Faixa de temperatura de operação
-40℃ ~ +85℃
Tipo de terminação
Soldagem
Corrente nominal (A)
5A/15A/30A
Tensão nominal (V CA)
400V-500V
Tensão de teste (V CA, 1 min)
1000V-1500V
Resistência de isolamento (MΩ)
2000MΩ
Resistência de contato
≥5MΩ
Informações de certificação
CE, RoHS,BASCI,ISO9001
Solicitar cotação ↗

Detalhes do produto

Conector de Montagem em Painel SP21 para Sistemas de Casa Inteligente e IoT

O conector de montagem em painel SP21 foi desenvolvido para atender às exigências de sistemas de casa inteligente e dispositivos IoT, oferecendo uma solução de conexão segura e estável para sensores, controladores e módulos de automação residencial. Seu design compacto facilita a integração em painéis e invólucros, otimizando o espaço sem comprometer a confiabilidade da transmissão de sinal.

Critérios de Seleção para o Conector SP21

Ao avaliar o SP21 para seu projeto, considere os seguintes pontos para confirmar a adequação à aplicação:

  • Interface e montagem: Verifique se o padrão de fixação em painel do SP21 é compatível com a espessura e o diâmetro do furo do seu invólucro. A montagem é projetada para instalação rápida, mas a preparação do painel deve seguir as dimensões recomendadas.
  • Compatibilidade do sistema: Confirme se o número de contatos e o layout do SP21 correspondem aos requisitos de sinal e alimentação dos seus dispositivos IoT ou sensores. A correspondência correta de pinos é essencial para evitar falhas de comunicação.
  • Condições ambientais: Avalie a exposição a umidade, poeira e variações de temperatura no local de instalação. O SP21 é adequado para ambientes internos controlados; para áreas externas ou úmidas, consulte as opções com maior proteção de ingresso.
  • Método de terminação: Confirme se a terminação por solda ou crimpagem atende à sua capacidade de montagem e manutenção. A escolha do método de conexão influencia o tempo de instalação e a facilidade de substituição em campo.

Interpretação das Especificações Técnicas

Os valores nominais de corrente, tensão e resistência de contato, detalhados na seção de Especificações Técnicas, definem os limites operacionais do conector. É importante distinguir entre os valores nominais e as condições reais de aplicação: a corrente efetiva depende da seção do cabo utilizado e da temperatura ambiente. Para cargas indutivas ou com picos de corrente, recomenda-se uma margem de segurança adicional.

Aplicações Adequadas e Limitações

O SP21 é ideal para:

  • Painéis de controle de automação residencial e predial.
  • Gateways e hubs de dispositivos IoT.
  • Sensores de temperatura, umidade, presença e iluminação.
  • Projetos DIY e integrações de baixa a média complexidade.

O conector não é recomendado para aplicações que exijam alta proteção contra imersão, vibração extrema ou ciclos de acoplamento frequentes em ambientes industriais severos. Para essas condições, avalie conectores das séries com classificação IP superior ou com trava de acoplamento reforçada.

Instalação e Validação em Campo

Antes da montagem final, valide o encaixe do conector no painel e a continuidade de cada contato após a terminação dos cabos. Recomenda-se um teste de tração leve no cabo para confirmar a fixação dos contatos e uma inspeção visual do alinhamento dos pinos. Em projetos com múltiplos conectores, identifique cada unidade para evitar conexões cruzadas durante a manutenção.

Perguntas Frequentes

O SP21 é compatível com outros conectores da série?
A compatibilidade deve ser confirmada pelo desenho técnico e pela contagem de pinos. Não assuma compatibilidade apenas pela aparência ou nome similar.

Qual o torque recomendado para a fixação no painel?
O torque de aperto deve seguir o valor indicado na ficha técnica do produto para evitar danos à vedação ou à estrutura do conector.

Posso utilizar o SP21 em aplicações externas?
Para uso externo, verifique a classificação de proteção e as condições de instalação. Em caso de exposição direta a intempéries, consulte nossa equipe para recomendações de conectores com maior vedação.

Solicite uma Avaliação para o Seu Projeto

Para confirmar a adequação do SP21 ao seu dispositivo, informe os seguintes dados em sua consulta:

  • Número de contatos e tipo de sinal (alimentação, dados, etc.).
  • Diâmetro e tipo de cabo utilizado.
  • Espessura do painel e condições ambientais da instalação.
  • Quantidade estimada e prazo do projeto.

Nossa equipe técnica pode auxiliar na validação do conector e no fornecimento de amostras para teste. Utilize o formulário de contato ou o WhatsApp para iniciar sua consulta.

Conectores SP21 para automação residencial e IoT

Para mais informações sobre conectores industriais e opções de montagem, consulte o catálogo de conectores aviação ou veja as especificações dos conectores de acoplamento LD28/SP28.

Perguntas antes de escolher um conector

Comece pela interface e pelas condições de instalação; depois, confirme a peça exata e o desenho.

Como confirmar o conector de acoplamento correto?

Envie o modelo ou a marcação, fotos das duas faces de acoplamento e a disposição dos contatos. A semelhança visual não confirma a compatibilidade; é necessário analisar o par exato de conectores e suas dimensões.

Quais informações são necessárias sobre instalação e vedação?

Descreva o método de montagem, o diâmetro externo do cabo, a exposição e as condições de operação. Confirme o desenho aplicável, a escolha da vedação e os requisitos de montagem para a configuração selecionada.

Posso solicitar um conjunto de cabos sob medida?

Informe as conexões nas duas extremidades, um diagrama de ligação ou a pinagem, o tipo e o comprimento do cabo, a quantidade e o ambiente de operação. A configuração e a viabilidade precisam de confirmação técnica.

É possível analisar desenhos ou amostras antes do pedido?

Inclua a referência da peça e identifique as dimensões ou características de acoplamento a verificar. Solicite o desenho aplicável e discuta os requisitos das amostras antes de confirmar o pedido.

Conte-nos o que você precisa conectar

Informe a referência da peça, a interface de acoplamento ou os requisitos do equipamento. Podemos ajudar a identificar o que ainda precisa ser confirmado.
