GOST OHS Circular Connector with Multiple Core Count Options
Разъемы OHS: выбор для замены ОНЦ-БС в промышленных системах
При подборе замены российским разъемам ОНЦ-БС важно оценить не только геометрию и количество контактов, но и условия эксплуатации. Круглые разъемы серии OHS с байонетным соединением предназначены для систем переменного и постоянного тока электрического, радио- и контрольно-измерительного оборудования. Ниже приведены ключевые параметры, которые помогут проверить соответствие вашей задаче.
Ключевые точки принятия решения
-
Совместимость и количество контактов: Убедитесь, что конфигурация OHS (от 3 до 28 контактов) соответствует вашему разъему ОНЦ-БС. Для прямого сопряжения необходима проверка посадочных размеров и схемы распайки.
-
Электрические параметры: Проверьте допустимый ток и напряжение для выбранного исполнения. Варианты изоляции (бакелит или PPS) влияют на максимальное рабочее напряжение и температурный диапазон.
-
Условия окружающей среды: Диапазон рабочих температур от -60 °C до +85 °C и стойкость к вибрации (по MIL-STD-202) определяют пригодность для наружного или промышленного применения. Уточните требуемую степень пылевлагозащиты для конкретного места установки.
-
Механическая надежность: Байонетный замок с поворотом на 1/4 оборота обеспечивает быстрое соединение. Ресурс не менее 500 циклов сочленения важен для оборудования с частыми переподключениями.
-
Материалы и покрытия: Анодированный алюминиевый корпус и позолоченные или посеребренные контакты обеспечивают коррозионную стойкость и низкое переходное сопротивление. Выбор покрытия зависит от условий эксплуатации и требований к износостойкости.
Интерпретация ключевых спецификаций
При анализе технических характеристик обращайте внимание на граничные условия. Например, устойчивость изоляции ≥1000 В указывает на испытательное напряжение, а не на длительное рабочее напряжение. Температурный диапазон -60...+85 °C относится к окружающей среде, но фактический нагрев контактов зависит от протекающего тока и количества задействованных цепей. Для корректной оценки всегда сверяйтесь с полной таблицей технических характеристик.
Границы применимости
Разъемы OHS подходят для стационарного и виброустойчивого монтажа в контрольно-измерительных приборах, радиоаппаратуре и промышленных панелях. Они не предназначены для использования в качестве герметичных разъемов в условиях постоянного погружения в жидкость или при наличии агрессивных химических сред без дополнительной защиты. Для применений с высокими требованиями по влагозащите необходимо уточнить наличие соответствующих исполнений.
Проверка перед заказом
Для подтверждения совместимости и корректного выбора подготовьте следующую информацию:
- Чертеж или точное обозначение заменяемого разъема ОНЦ-БС (количество контактов, тип корпуса, способ монтажа).
- Электрические параметры цепи: номинальный ток, напряжение, род тока.
- Условия эксплуатации: диапазон температур, наличие вибрации, влажности, запыленности.
- Требуемый способ монтажа: на панель, на кабель, под пайку или обжим.
- Необходимость индивидуальной маркировки или нестандартной конфигурации.
Конструктивные особенности и качество

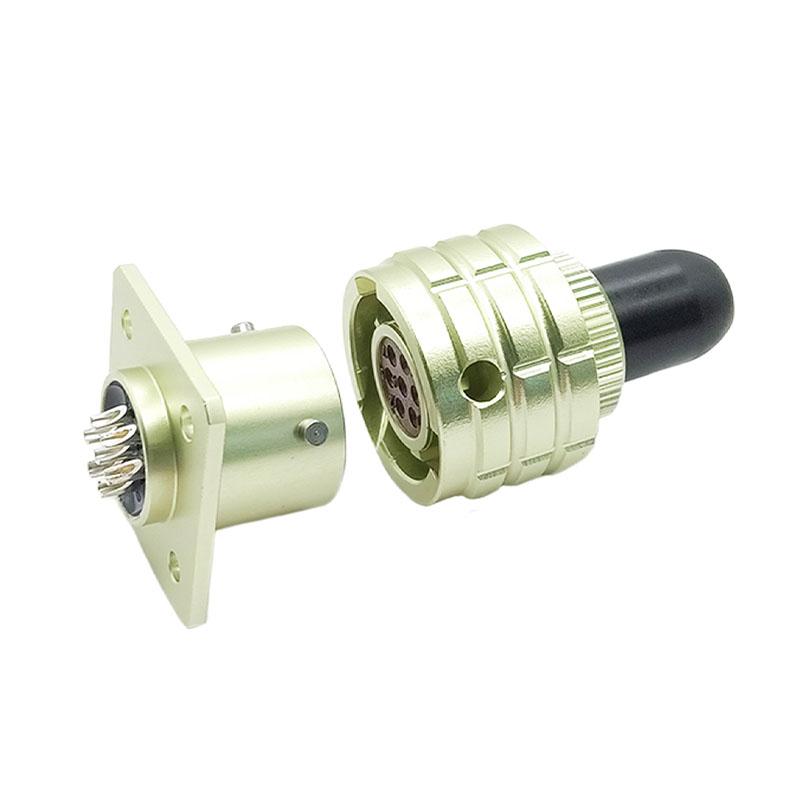

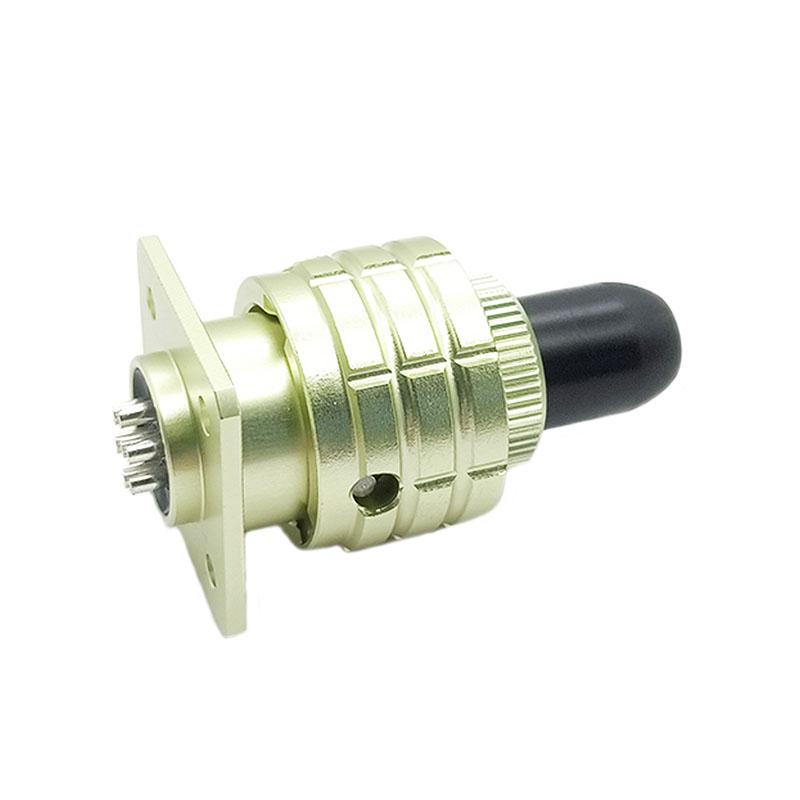

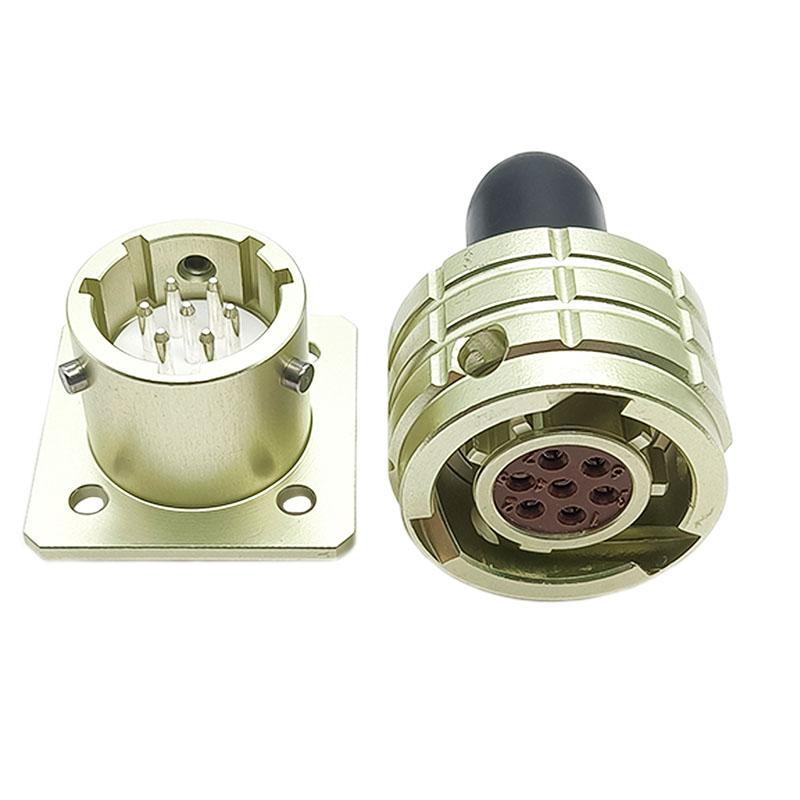

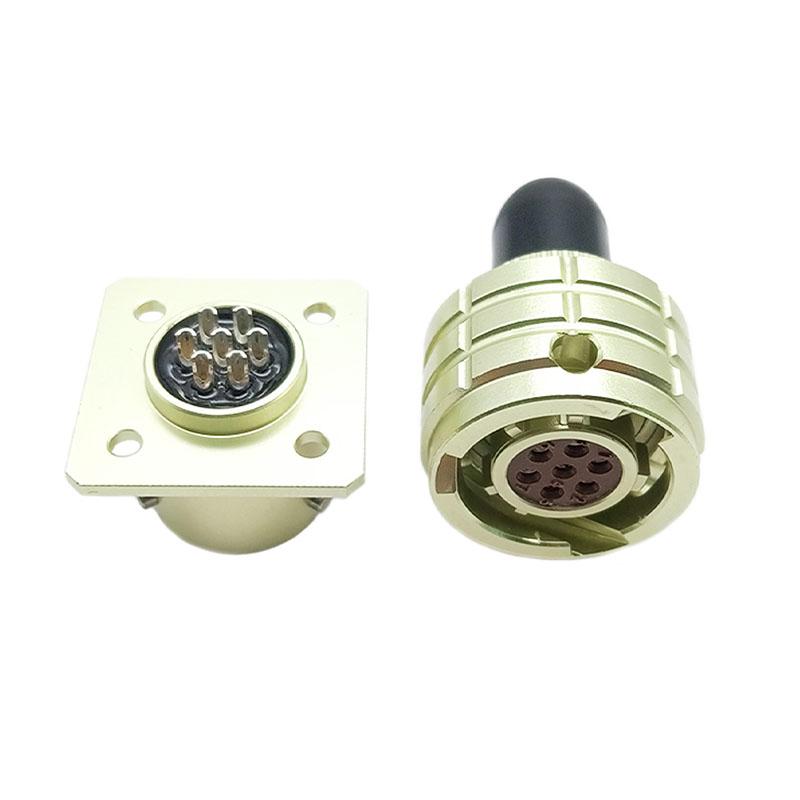

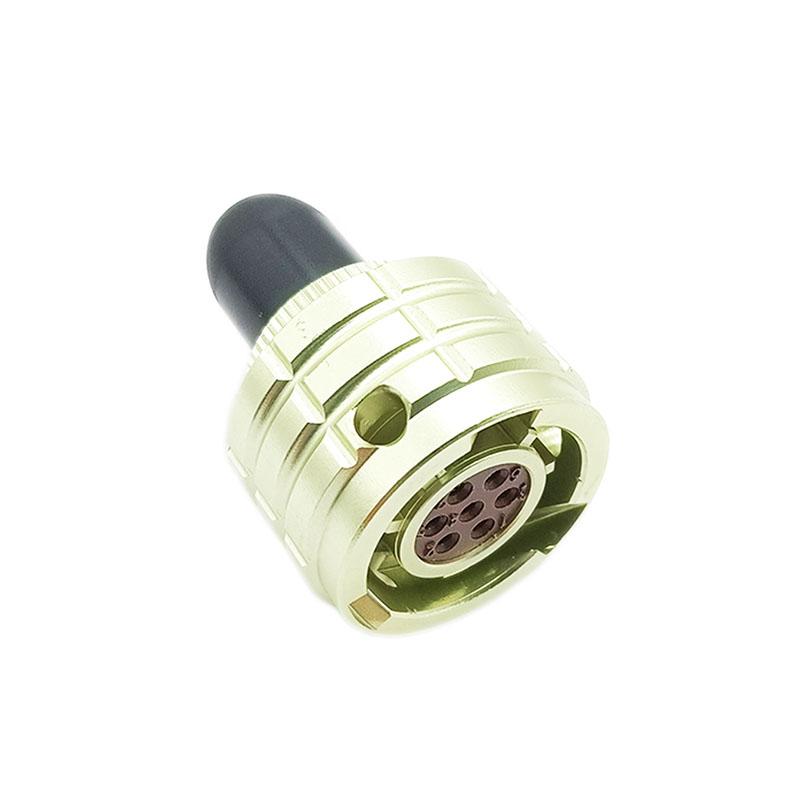

Конструкция разъемов OHS включает прочный корпус из анодированного алюминиевого сплава, устойчивый к коррозии. В зависимости от исполнения применяется изолятор из бакелита или PPS, что определяет температурную стойкость и электрическую прочность. Контакты из медного сплава с покрытием золотом или серебром обеспечивают стабильный электрический контакт и защиту от окисления. Квадратный фланец предназначен для надежного крепления на панели оборудования.
| Параметр выбора |
Варианты исполнения OHS |
Критерий для вашего применения |
| Количество контактов |
3–28 (7 в наличии) |
Соответствие числу цепей заменяемого разъема |
| Материал изолятора |
Бакелит или PPS |
Требования по напряжению и температуре |
| Покрытие контактов |
Золото или серебро |
Условия эксплуатации и требования к сопротивлению |
| Тип соединения |
Байонет, 1/4 оборота |
Скорость и надежность монтажа |
Типовые области применения
Разъемы OHS находят применение в оборудовании, где требуется стабильная работа в условиях вибрации и перепадов температур:
- Промышленные системы управления и цепи переменного/постоянного тока.
- Радиосвязное оборудование и устройства передачи сигналов.
- Контрольно-измерительные приборы и инструменты.
- Электротехнические устройства, соответствующие российским стандартам.
Практические аспекты монтажа и эксплуатации
При подготовке кабеля и монтаже разъема учитывайте необходимость аккуратной заделки экрана и жил для обеспечения надежного контакта. Рекомендуется проверять момент затяжки байонетного соединения для исключения самоотвинчивания при вибрации. Периодический осмотр контактов на предмет загрязнения или окисления поможет сохранить низкое переходное сопротивление в течение всего срока службы.
Порядок действий для заказа
Для получения коммерческого предложения и уточнения технических деталей, пожалуйста, используйте форму запроса на странице или свяжитесь с нами напрямую. Укажите предполагаемое количество, требуемую конфигурацию и условия эксплуатации — это позволит подготовить точное решение. Обратите внимание на возможность индивидуальной настройки под вашу задачу.
