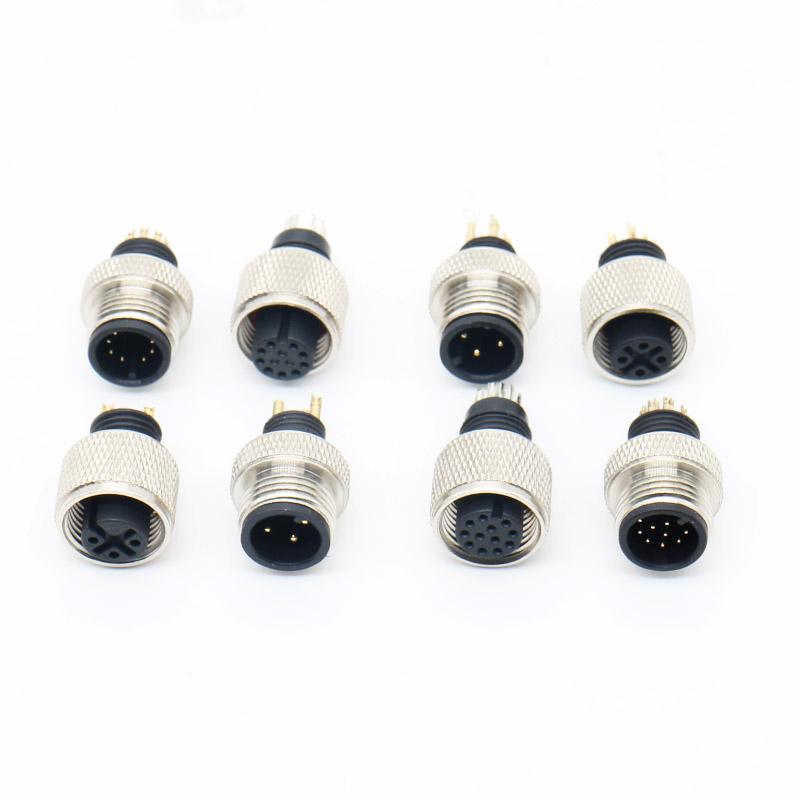

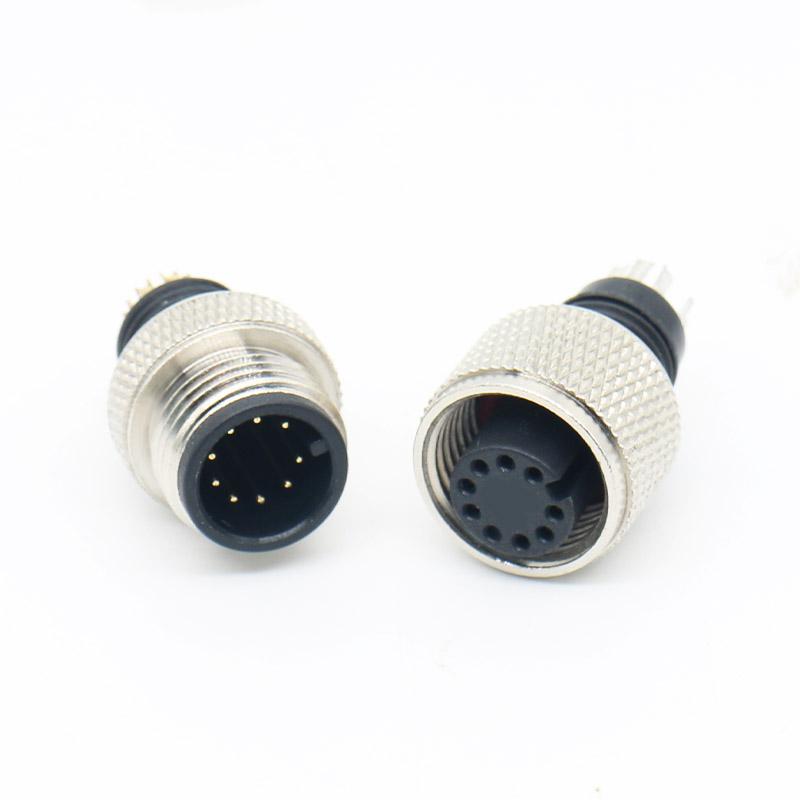

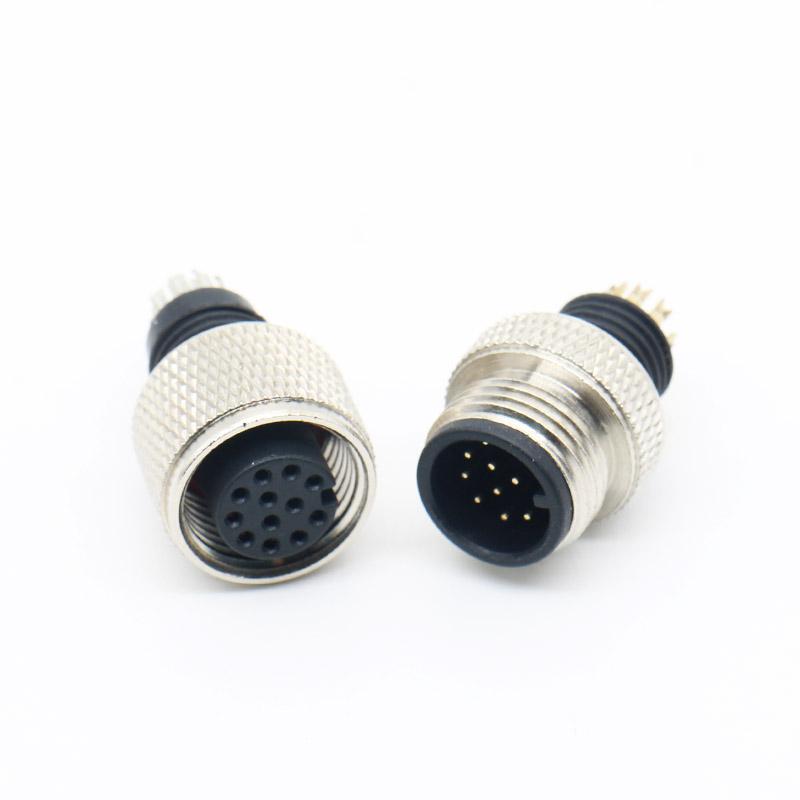

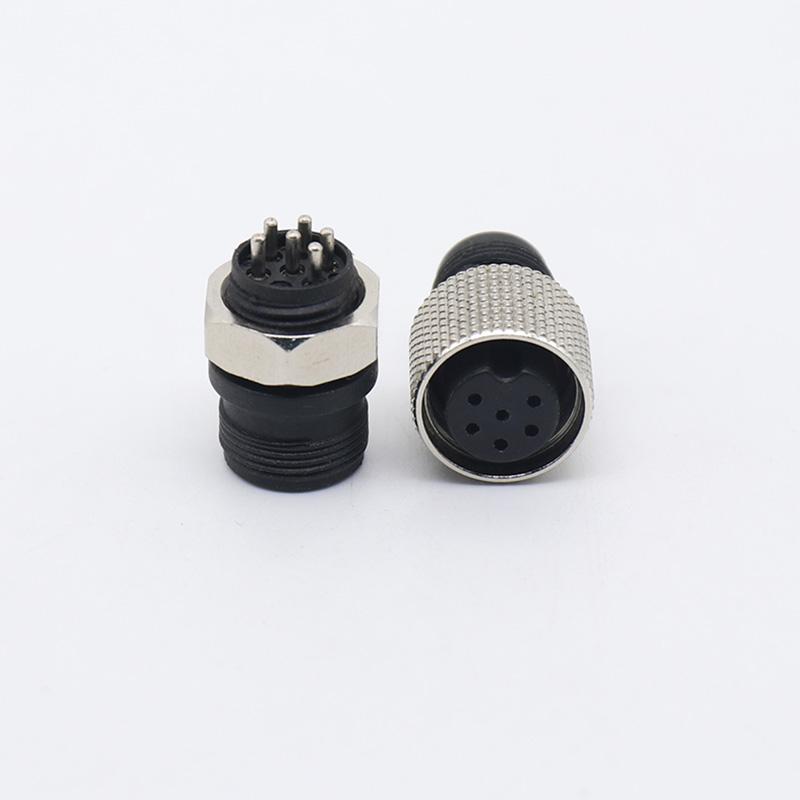

Conector industrial M12 recto: criterios de selección para maquinaria y sensores

El conector industrial M12 recto está diseñado para proporcionar una conectividad estable y constante en maquinaria, sensores y sistemas de automatización. Su construcción recta facilita el montaje en espacios reducidos y su interfaz M12 estándar permite la integración en instalaciones existentes. Para elegir la variante adecuada, es fundamental revisar el número de contactos, el código de codificación, el tipo de montaje y las condiciones ambientales de la aplicación.

Puntos clave para la decisión de compra

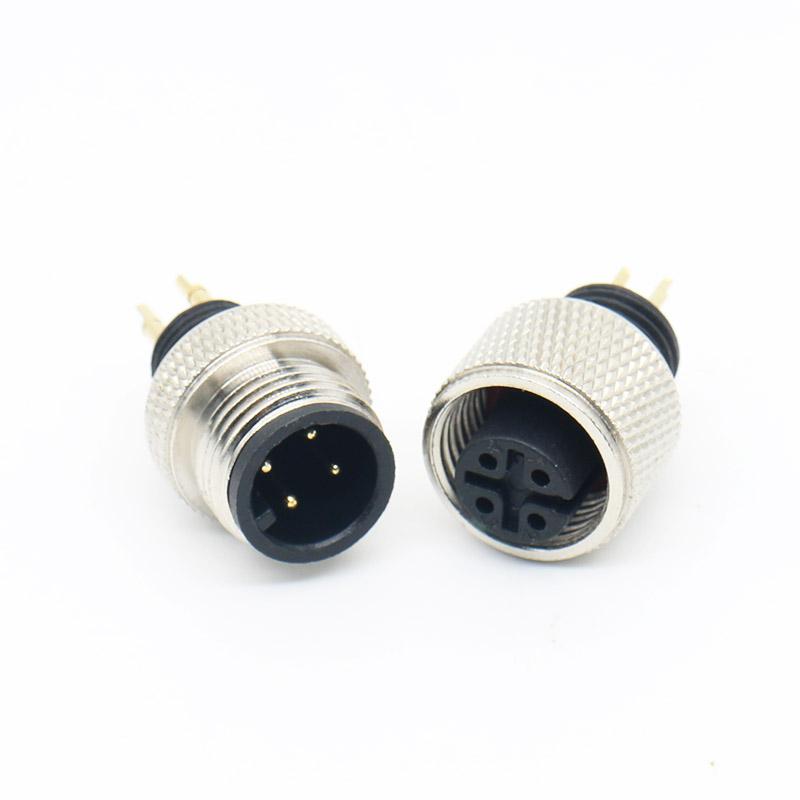

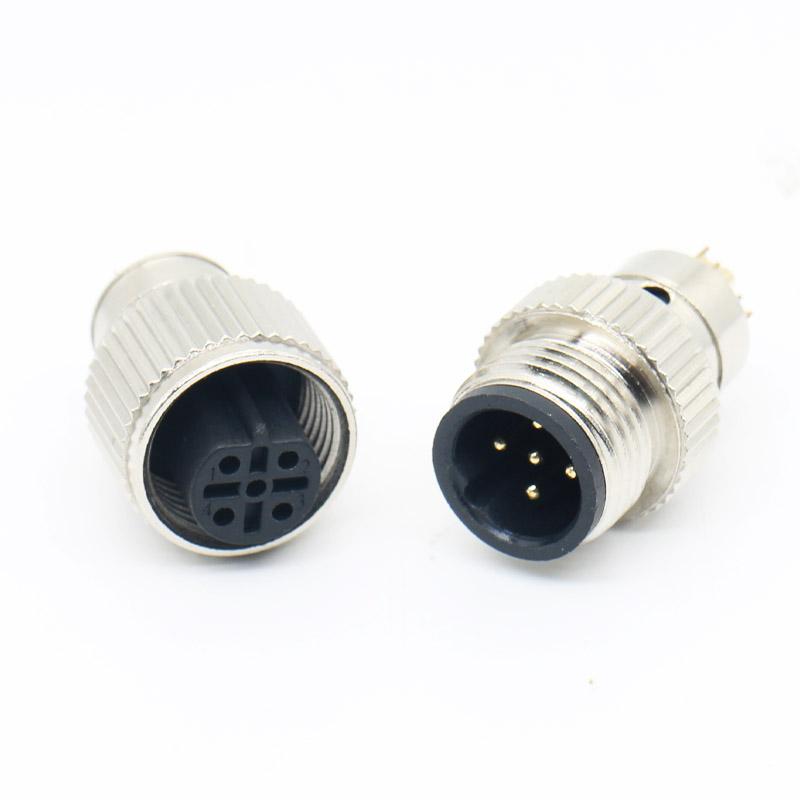

• Número de contactos y codificación: Verifique la cantidad de pines necesarios (3, 4, 5, 8, 12, etc.) y el código de codificación (A, B, D, X, etc.) según el protocolo de comunicación o la asignación de señal/energía. La codificación evita conexiones erróneas entre interfaces similares.
• Tipo de montaje y salida del cable: Confirme si la aplicación requiere montaje en panel (con tuerca de fijación) o conexión a cable (macho/hembra). El diseño recto es adecuado cuando el espacio de instalación permite una salida axial del cable.
• Rango de temperatura y protección ambiental: Considere la temperatura de funcionamiento y el grado de protección IP (por ejemplo, IP67) necesario para resistir polvo, humedad o lavados en entornos industriales. La selección del material de la carcasa (metal o plástico) influye en la robustez y la compatibilidad electromagnética.
• Especificaciones eléctricas: Revise la corriente nominal, el voltaje máximo y la resistencia de contacto para asegurar que el conector soporta la carga de la aplicación. Estos valores se detallan en la tabla de especificaciones técnicas.
• Compatibilidad con el cable: Verifique el rango de diámetro de cable admitido y el tipo de terminación (soldadura, engaste o tornillo) para garantizar una instalación segura y una conexión mecánica fiable.

Interpretación de las especificaciones relevantes

La corriente y el voltaje nominales indican los límites máximos en condiciones de uso continuo; es recomendable operar con un margen de seguridad del 20-30% para evitar sobrecalentamiento. El grado de protección IP se refiere a la resistencia al ingreso de partículas y agua cuando el conector está acoplado y bloqueado. La resistencia de contacto debe ser baja (típicamente inferior a 10 mΩ) para minimizar pérdidas de señal y caídas de tensión. La temperatura de funcionamiento define el rango ambiental en el que el conector mantiene sus propiedades mecánicas y eléctricas.

Límites de aplicación adecuados y no adecuados

Este conector es adecuado para aplicaciones de automatización industrial, robótica, paneles de control y redes de sensores donde se requiere una conexión M12 estándar con salida recta. No es adecuado para aplicaciones que requieran un acoplamiento angular (90°) o donde el espacio de instalación impida una salida axial del cable. Para entornos con vibraciones extremas o tensión mecánica en el cable, se recomienda utilizar una fijación adicional o un conector con bloqueo reforzado. No se debe utilizar en aplicaciones que superen los límites eléctricos o de temperatura especificados.

Guía para la consulta de compra

Para recibir una cotización precisa, prepare la siguiente información: número de contactos y codificación, tipo de conector (macho/hembra), tipo de montaje (panel o cable), diámetro del cable, requisitos de protección IP, temperatura de funcionamiento y especificaciones eléctricas (corriente, voltaje). Indique también si necesita una variante con contacto dorado o estañado según la frecuencia de conexión y el entorno corrosivo.

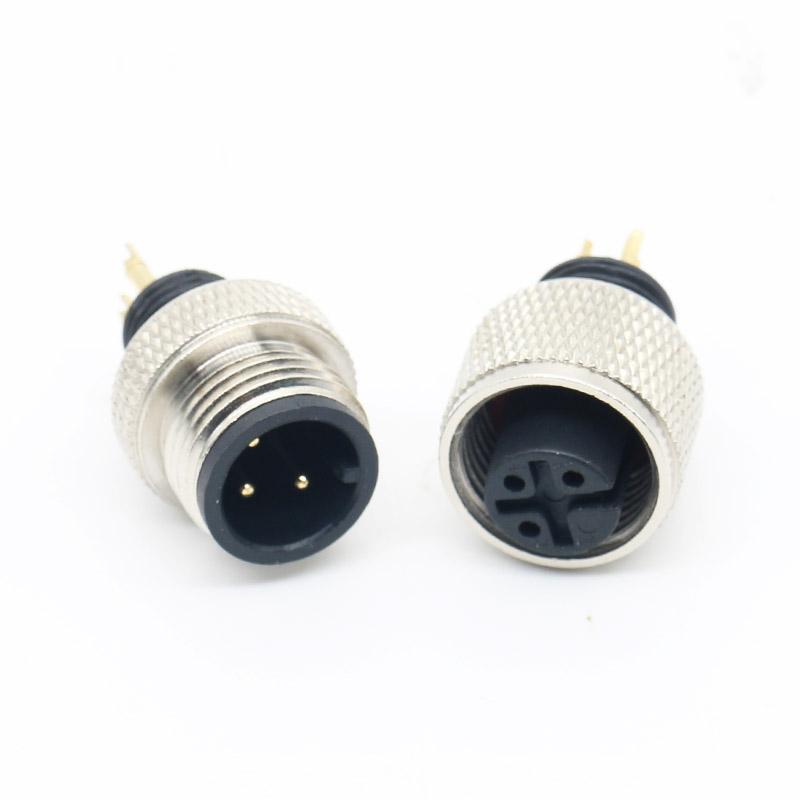

Construcción y materiales del conector M12 recto

La carcasa del conector está fabricada con materiales resistentes al desgaste y a la corrosión, como latón niquelado o acero inoxidable, dependiendo de la variante. Los contactos suelen ser de cobre aleado con recubrimiento de oro o estaño para asegurar una baja resistencia de contacto y una alta durabilidad en ciclos de conexión. El inserto aislante es de materiales termoplásticos que soportan altas temperaturas y proporcionan un aislamiento eléctrico fiable. Esta construcción permite soportar vibraciones, polvo y condiciones ambientales adversas, minimizando el mantenimiento y el tiempo de inactividad.

Instalación y montaje del conector M12 recto

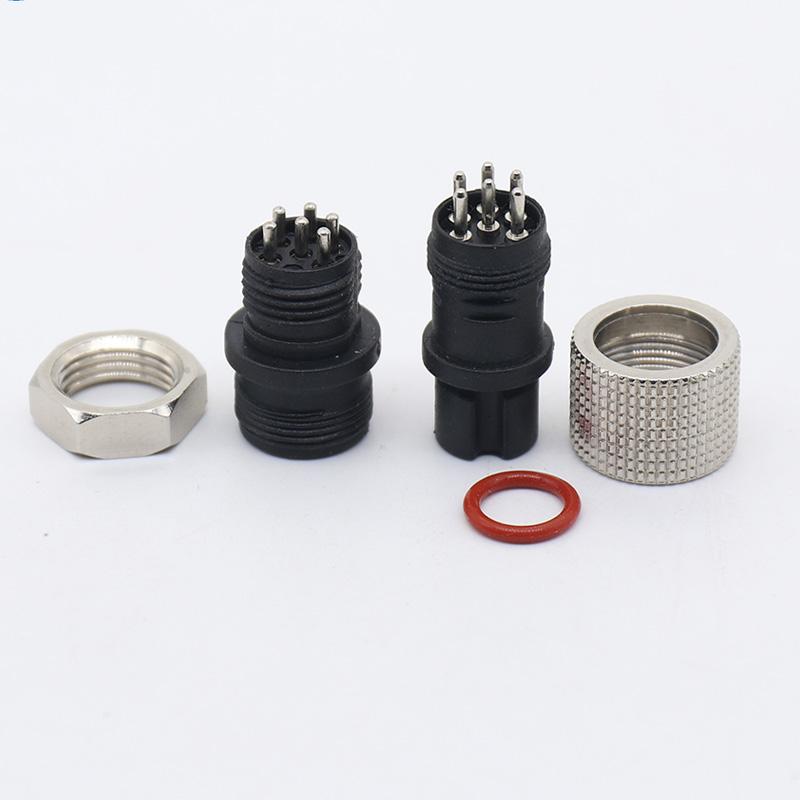

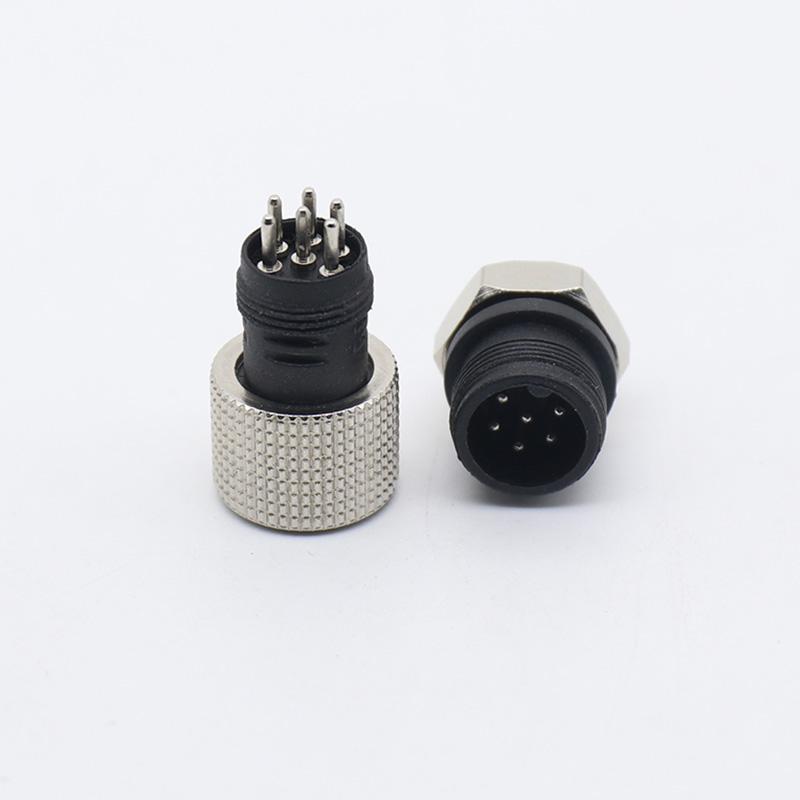

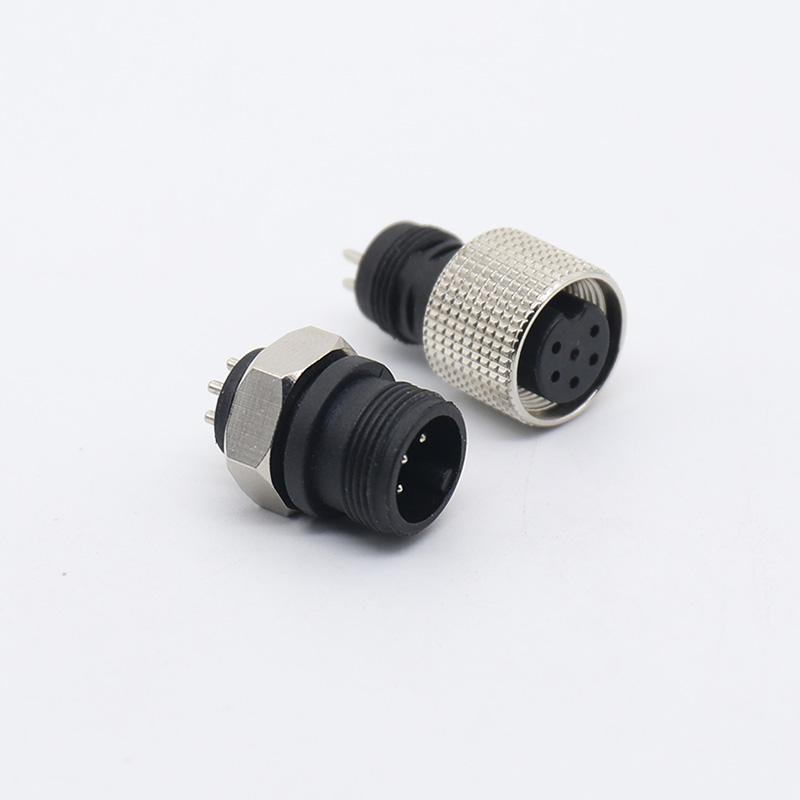

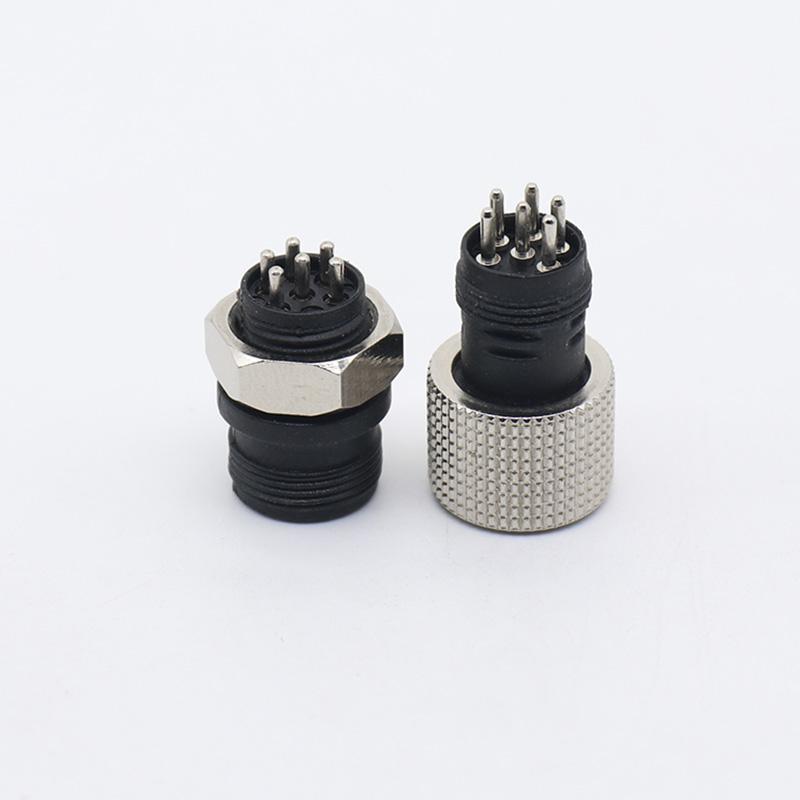

El diseño recto permite un montaje sencillo tanto en panel como en cable. Para el montaje en panel, se requiere un orificio de fijación estándar M12 y una tuerca de bloqueo. Para la conexión a cable, se debe preparar el cable según el diámetro especificado y realizar la terminación adecuada (soldadura, engaste o tornillo). Es importante respetar el par de apriete recomendado para la tuerca de acoplamiento y asegurar que el cable esté correctamente fijado para evitar tensiones en los contactos. La compatibilidad con interfaces M12 estándar facilita la integración en sistemas existentes, reduciendo el tiempo de instalación y la complejidad.

Aplicaciones típicas y versatilidad

Este conector es adecuado para robótica, automatización industrial, paneles de control y redes de sensores. Su versatilidad lo hace útil tanto en maquinaria dinámica (como brazos robóticos) como en equipos estacionarios (como centros de control). La conexión estable que proporciona es esencial para aplicaciones que requieren precisión y fiabilidad en la transmisión de señal y energía. Para aplicaciones que requieren una salida de cable en ángulo, se debe considerar un conector acodado.

Preguntas frecuentes sobre el conector M12 recto

¿Cómo se selecciona el número de contactos correcto?

El número de contactos depende de la cantidad de señales o líneas de energía que se deben transmitir. Consulte el esquema de conexión del equipo o sensor para determinar el número de pines necesario. La codificación (A, B, D, X, etc.) asegura que solo se puedan conectar conectores con la misma disposición de pines, evitando errores de cableado.

¿Qué significa el grado de protección IP67?

IP67 indica que el conector es completamente protegido contra el ingreso de polvo (primer dígito 6) y puede sumergirse en agua hasta 1 metro de profundidad durante 30 minutos (segundo dígito 7). Esta protección se garantiza solo cuando el conector está acoplado y bloqueado correctamente.

¿Se puede utilizar este conector en aplicaciones con vibraciones?

Sí, el diseño robusto y los materiales resistentes al desgaste lo hacen adecuado para entornos con vibraciones moderadas. Para aplicaciones con vibraciones extremas o tensión mecánica en el cable, se recomienda utilizar una fijación adicional o un conector con bloqueo reforzado.

¿Qué tipo de terminación de cable es más recomendable?

La terminación por engaste es generalmente la más fiable y rápida para instalaciones repetitivas, ya que proporciona una conexión mecánica y eléctrica consistente. La soldadura es adecuada para conexiones permanentes donde no se requiere desmontaje. El tipo de tornillo es útil cuando se necesita un mantenimiento sencillo o cambios de cable frecuentes.

Consulta y asesoramiento para su aplicación

Para obtener una solución adaptada a sus necesidades, contacte a nuestro equipo técnico con los detalles de su aplicación: tipo de maquinaria o sensor, condiciones ambientales, requisitos eléctricos y mecánicos, y número de unidades estimado. Podemos asesorarle sobre la variante más adecuada del conector M12 recto y ofrecerle opciones de personalización si su proyecto lo requiere. Utilice el formulario de consulta o el canal de WhatsApp para una respuesta rápida.
