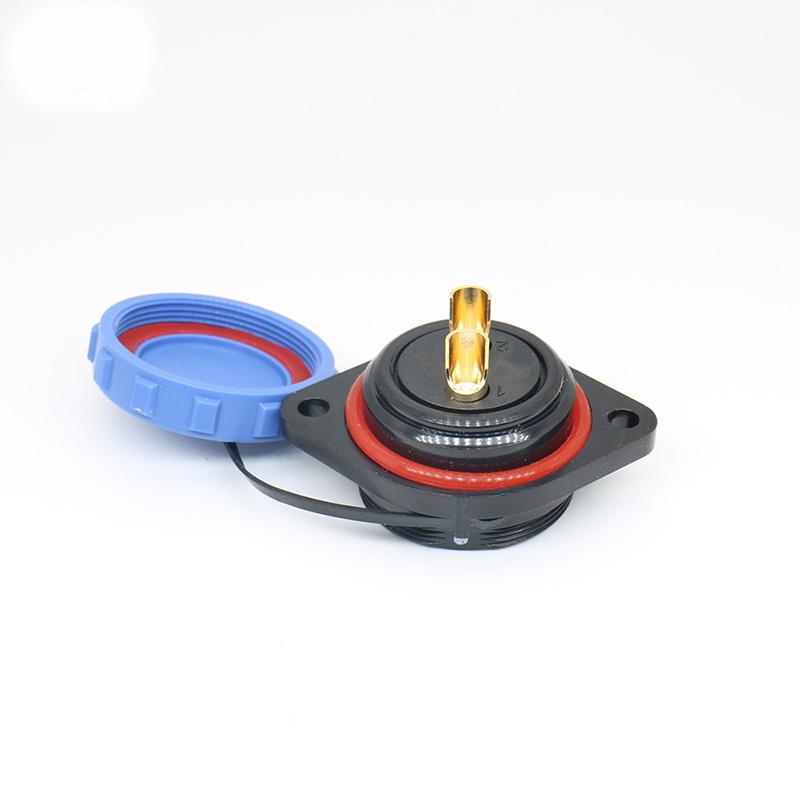

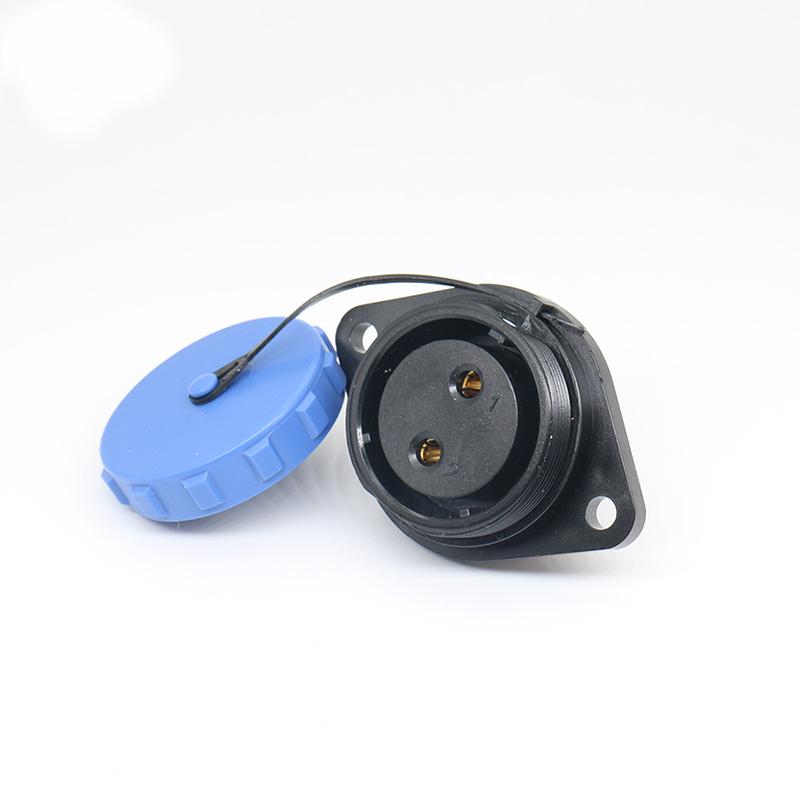

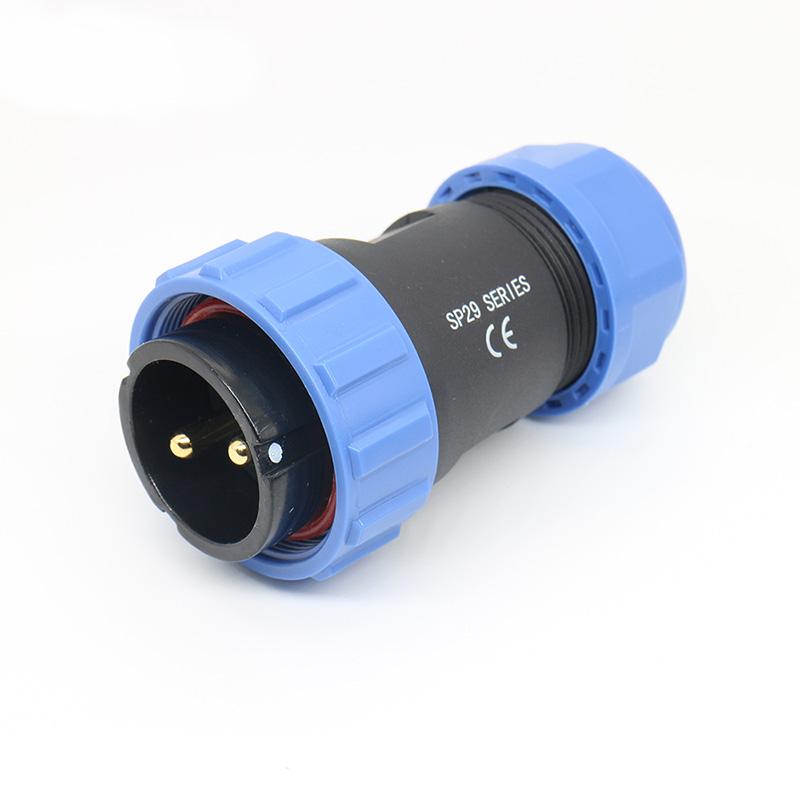

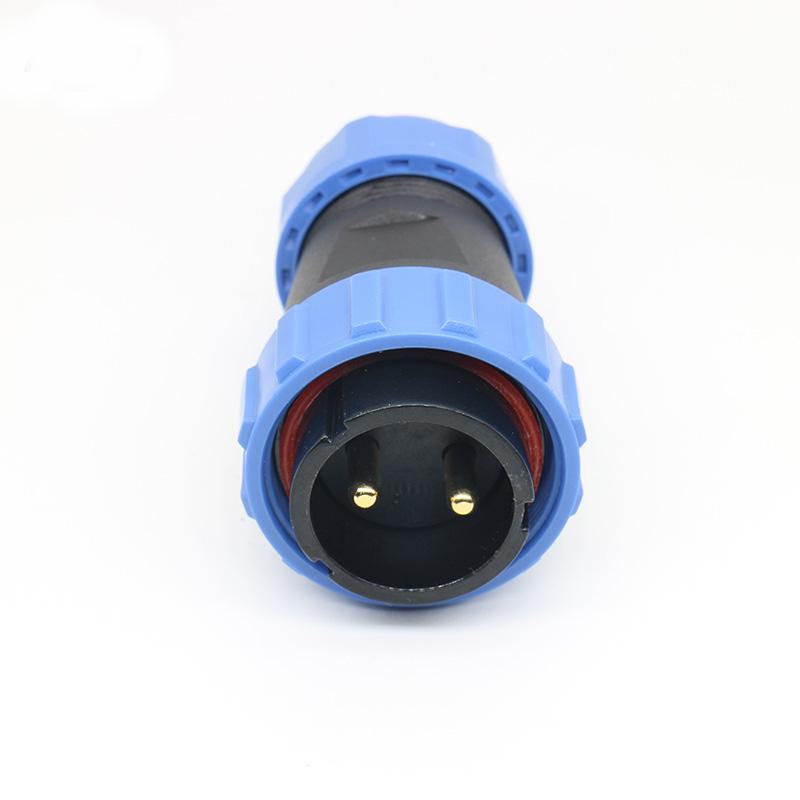

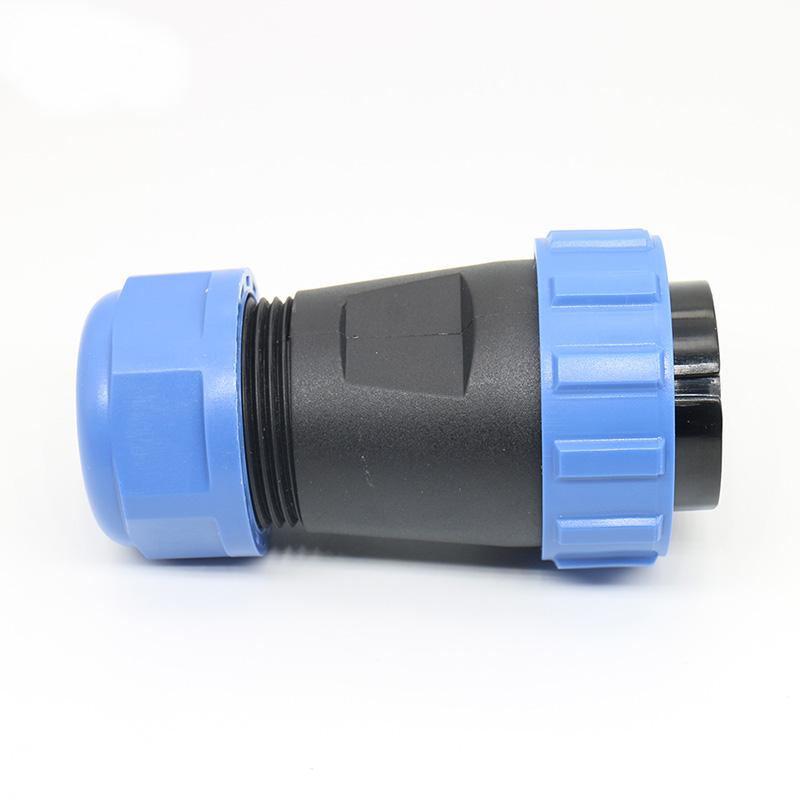

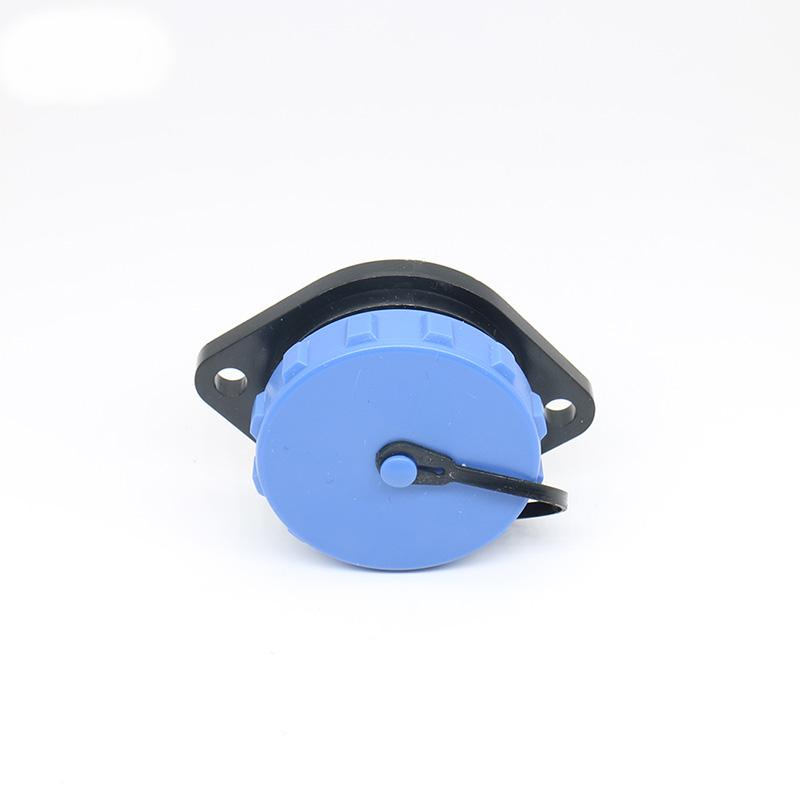

Conector de flange SP29 para veículos elétricos e sistemas de transporte
O conector de flange SP29 foi desenvolvido para atender às exigências de conexão elétrica em veículos elétricos (EV) e sistemas de transporte modernos. Sua construção prioriza estabilidade mecânica e segurança elétrica, sendo uma opção para integradores que buscam uma interface de montagem fixa em painéis ou carrocerias. A seleção correta do conector depende da análise conjunta dos requisitos elétricos, mecânicos e ambientais da aplicação.
Critérios para seleção do conector SP29
Ao avaliar o SP29 para sua aplicação, considere os seguintes pontos para confirmar a adequação do componente:
-
Interface e montagem: Verifique se o padrão de flange e o diâmetro de fixação são compatíveis com o furo do painel ou carroceria do veículo. A espessura do painel influencia diretamente o comprimento do parafuso e a estabilidade da fixação.
-
Configuração elétrica: Confirme a quantidade de pinos e a bitola dos contatos em relação à corrente e tensão do circuito de potência ou sinal. A escolha entre contatos de potência e de sinal deve considerar a seção transversal do cabo e a queda de tensão admissível.
-
Condições ambientais: Avalie a exposição a vibração, umidade, poeira e variação térmica no local de instalação. O grau de proteção IP do conjunto montado depende da correta compressão da vedação e do torque aplicado.
-
Processo de montagem: Verifique o espaço disponível para o acoplamento do plugue e o torque de aperto recomendado para a flange. O acesso à face traseira do painel pode limitar o uso de ferramentas de crimpagem ou de aperto.
Interpretação das especificações técnicas
Os valores nominais de corrente, tensão e resistência de isolamento devem ser interpretados como limites máximos em condições controladas. Para aplicações em veículos elétricos, é essencial considerar a temperatura ambiente do compartimento do motor ou da bateria, que pode reduzir a capacidade efetiva de condução de corrente. A corrente nominal declarada em laboratório pode não ser sustentável em operação contínua próxima à temperatura máxima do ambiente. Consulte a ficha técnica completa para obter os valores exatos de corrente nominal, tensão de isolamento e faixa de temperatura operacional.
Aplicações adequadas e limitações
O SP29 é adequado para conexões de potência e sinal em ônibus elétricos, veículos industriais, sistemas de carregamento e unidades de controle de tração. A montagem por flange proporciona uma vedação estável contra poeira e respingos quando corretamente instalado, com o torque especificado e a superfície de contato limpa. Não é recomendado para aplicações submersas ou onde haja movimentação relativa constante entre o conector e o cabo, sem um sistema de alívio de tensão adequado. Em ambientes com alta vibração, recomenda-se a inspeção periódica do aperto dos parafusos e da integridade da vedação.
Instalação e manutenção
A instalação do conector SP29 exige preparação cuidadosa do cabo e torque controlado nos parafusos da flange. Recomenda-se verificar o aperto dos contatos após o primeiro ciclo térmico e inspecionar visualmente a vedação em manutenções periódicas. O uso de ferramenta de crimpagem adequada à bitola do contato é essencial para garantir baixa resistência de contato e evitar pontos de aquecimento. A decapagem do cabo deve seguir a medida indicada para que o condutor fique totalmente inserido no corpo do contato, sem exposição de fios fora da área de crimpagem.
Verificação de qualidade e testes
Antes da integração final, realize testes de continuidade e resistência de isolamento entre pinos adjacentes. Em ambientes com alta vibração, um teste de retenção do contato e um ensaio de tração no cabo ajudam a validar a montagem. Esses procedimentos simples reduzem o risco de falhas em campo e aumentam a confiabilidade do sistema. A verificação visual da crimpagem, com auxílio de lupa ou microscópio, permite identificar deformações ou fios soltos que comprometam a conexão elétrica.
Próximos passos para especificação
Para confirmar a adequação do SP29 ao seu projeto, informe os seguintes dados em sua consulta:
- Número de pinos e corrente por pino necessários.
- Tensão de operação e tipo de sinal (potência, dados ou ambos).
- Diâmetro externo do cabo e tipo de blindagem, se houver.
- Condições ambientais: grau de proteção IP exigido, faixa de temperatura e exposição a produtos químicos.
- Espessura do painel onde a flange será montada.
- Normas ou certificações específicas exigidas pelo projeto final.
Com essas informações, nossa equipe pode auxiliar na validação da configuração e no fornecimento de amostras para teste. Para mais detalhes sobre dimensões e opções de materiais, consulte o SD20/SP20 Flange Connector Size and Material Options. Para uma visão geral da linha de conectores de flange, acesse o catálogo de conectores industriais.
Utilize o formulário de contato ou o WhatsApp para enviar sua lista de requisitos e receber uma proposta técnica personalizada.
