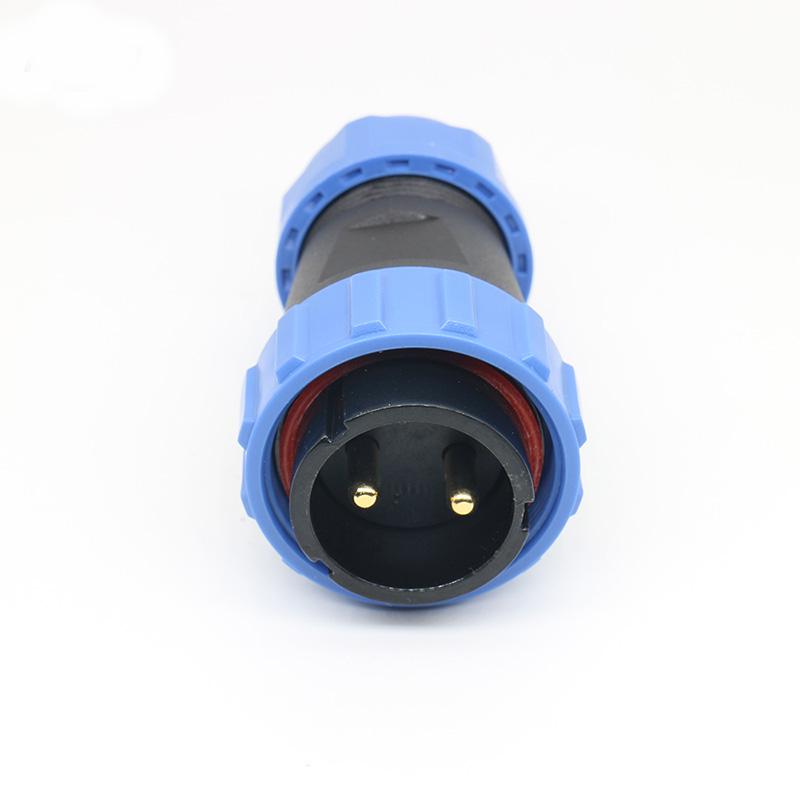

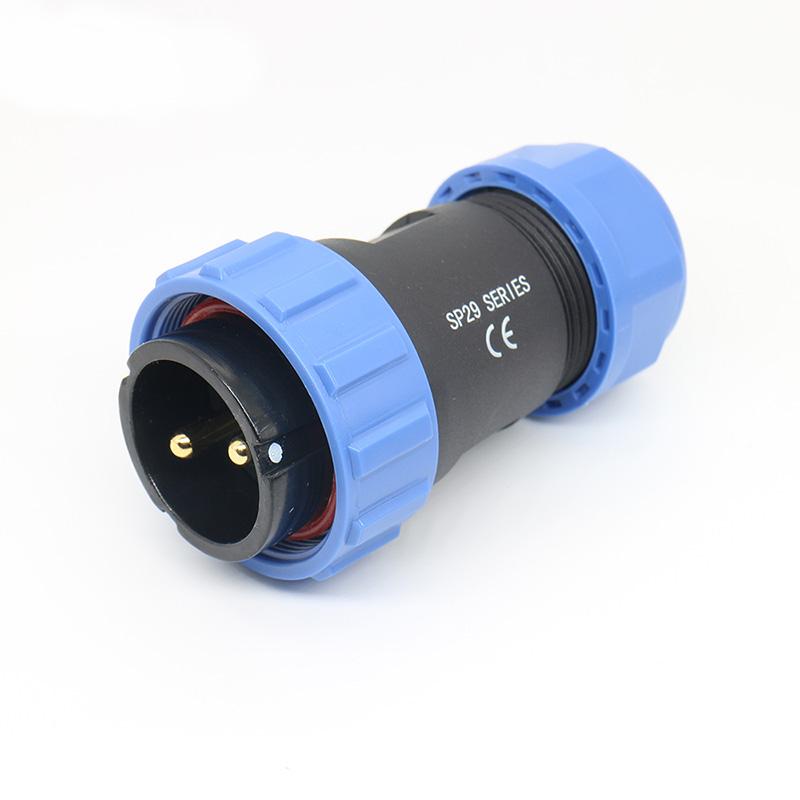

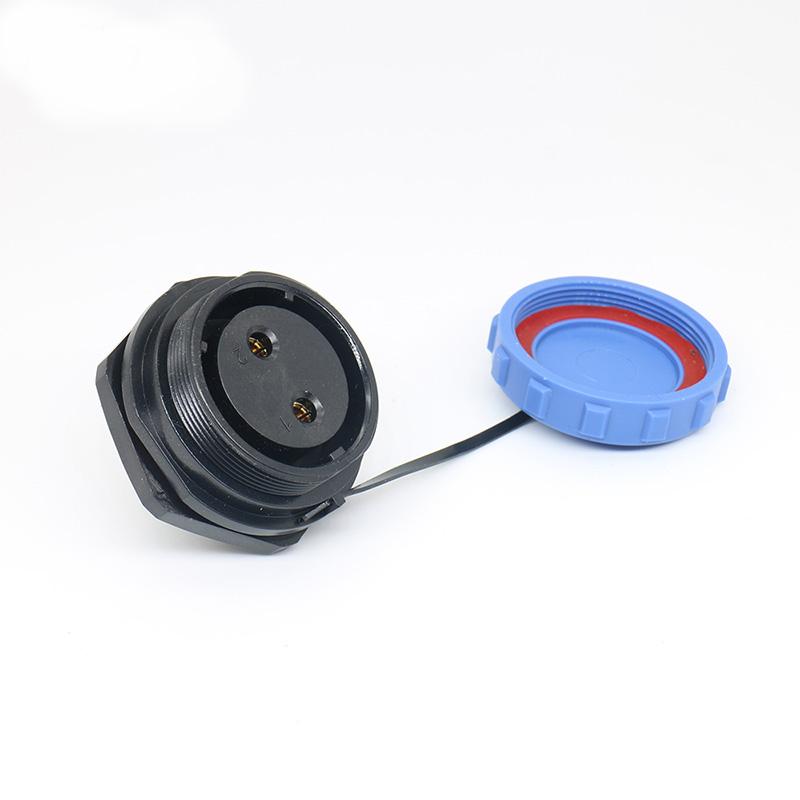

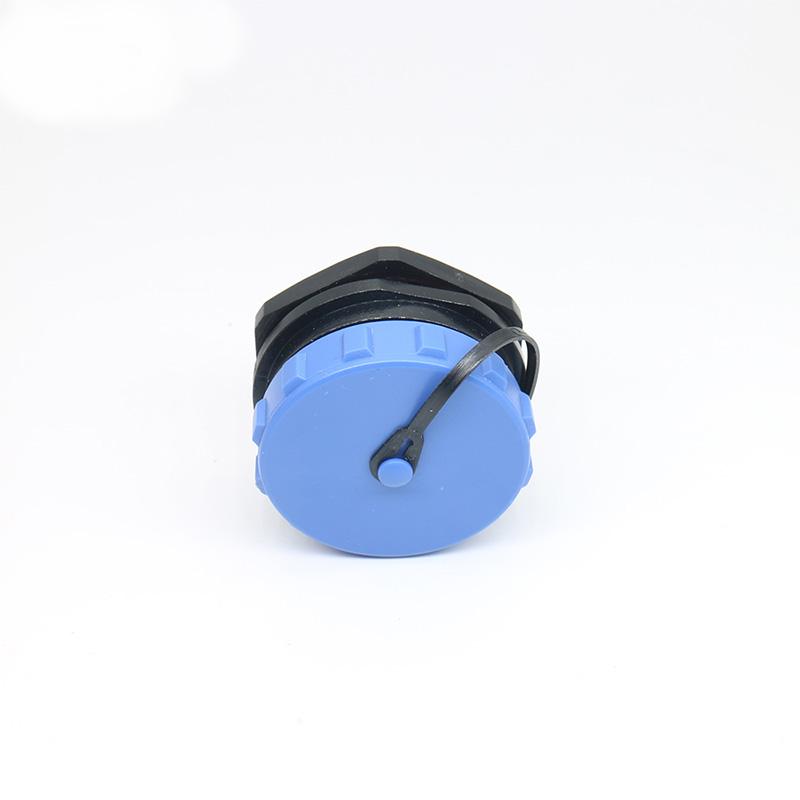

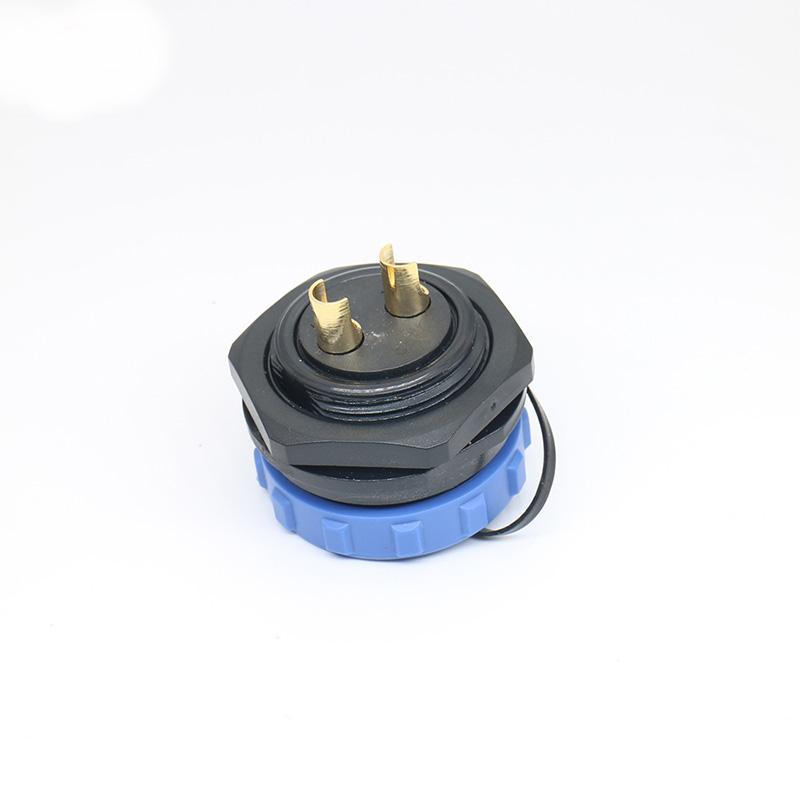

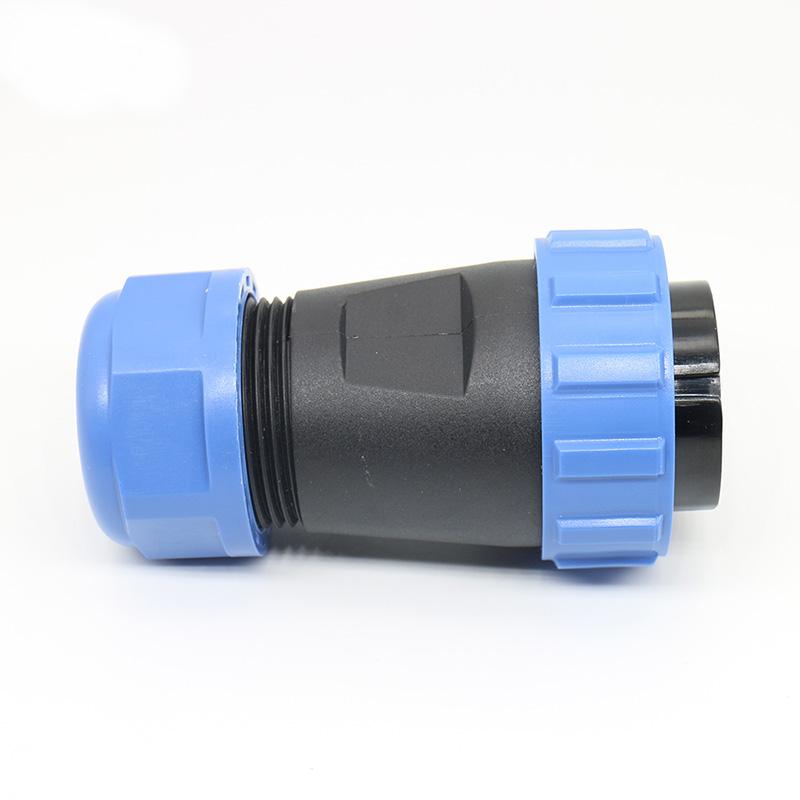

Conector de montagem em painel SP29 para mobilidade elétrica e sistemas de e-bike
Critérios de seleção para o conector SP29 em veículos elétricos
Ao especificar o conector de montagem em painel SP29 para um projeto de mobilidade elétrica, o comprador deve avaliar quatro pontos que definem a compatibilidade com o sistema: a corrente contínua exigida pelo motor e pelo controlador, o número de vias necessário para energia e sinal, o diâmetro do cabo que será terminado e o espaço disponível no painel do veículo. A configuração de pinos padronizada reduz o risco de erro de montagem, mas a confirmação do layout exato com o desenho do conector é indispensável antes da compra em volume.
Construção e proteção ambiental
O SP29 foi projetado para operar em condições externas severas, com classificação IP67 contra poeira e imersão temporária. Essa proteção é relevante para e-bikes e patinetes expostos a chuva, lavagem e umidade. Os materiais resistentes à corrosão contribuem para a vida útil do conjunto, porém a vedação só é garantida quando o conector está devidamente acoplado ao seu correspondente. Em aplicações com vibração intensa, recomenda-se verificar o torque de fixação e o travamento mecânico do par conectado.
Instalação em painel e preparação do cabo
O design de montagem em painel permite fixação rápida e segura, reduzindo o tempo de linha de montagem. Para garantir a integridade da conexão, o instalador deve observar o diâmetro externo do cabo, a bitola dos condutores e o método de terminação indicado na ficha técnica. Emendas mal preparadas ou cabo com bitola fora da faixa especificada podem comprometer a estanqueidade e a continuidade elétrica. A verificação do aperto dos contatos e do correto assentamento da junta tórica deve fazer parte do procedimento de controle de qualidade.
Desempenho elétrico e limites de aplicação
O SP29 é dimensionado para transmissão de alta corrente e integridade de sinal em sistemas de mobilidade elétrica. Os contatos confiáveis garantem fluxo contínuo de energia, essencial para a operação segura de e-bikes e veículos similares. Contudo, o desempenho declarado depende da temperatura ambiente, da seção do cabo e da ventilação do compartimento. Não utilize o conector além dos valores nominais de corrente e tensão indicados na especificação técnica, e confirme a compatibilidade eletromagnética quando houver linhas de dados próximas aos condutores de potência.
Aplicações adequadas e limitações
O conector SP29 é adequado para e-bikes, patinetes elétricos, skates elétricos e outros veículos elétricos de pequeno porte, tanto em projetos de consumo quanto profissionais. Ele não é recomendado para aplicações que exijam desconexão frequente sob carga, para ambientes com exposição prolongada a produtos químicos agressivos ou para sistemas que operem acima dos limites elétricos e térmicos especificados. Para cada novo projeto, valide o encaixe mecânico e a estanqueidade com o cabo e o painel reais.
Checklist para cotação e pedido
- Número de vias e configuração de pinos conforme o desenho do conector.
- Diâmetro externo e bitola do cabo a ser utilizado.
- Corrente e tensão de operação do sistema (motor, controlador e bateria).
- Espessura do painel e diâmetro do furo de montagem.
- Condições ambientais: exposição a água, poeira, vibração e temperatura.
- Necessidade de proteção adicional contra tração no cabo.
Verificação de qualidade e manutenção
Antes da instalação definitiva, realize um teste de continuidade e, se possível, uma medição de resistência de contato. Inspecione visualmente a vedação e o alinhamento dos pinos. Durante a manutenção periódica, verifique o torque de fixação, a integridade da junta e a ausência de corrosão nos contatos. Essas práticas evitam falhas intermitentes e prolongam a vida útil do conjunto em aplicações de mobilidade elétrica.
Para orientação adicional sobre a seleção de conectores industriais, consulte o catálogo de conectores de aviação ou o artigo sobre tipos de conectores RF, materiais e especificações elétricas.
