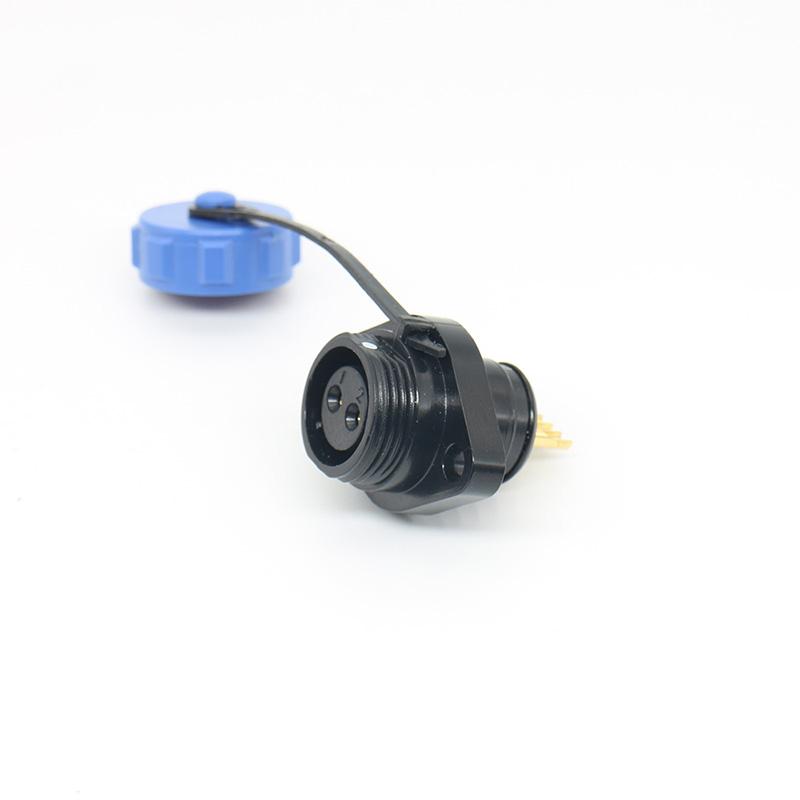

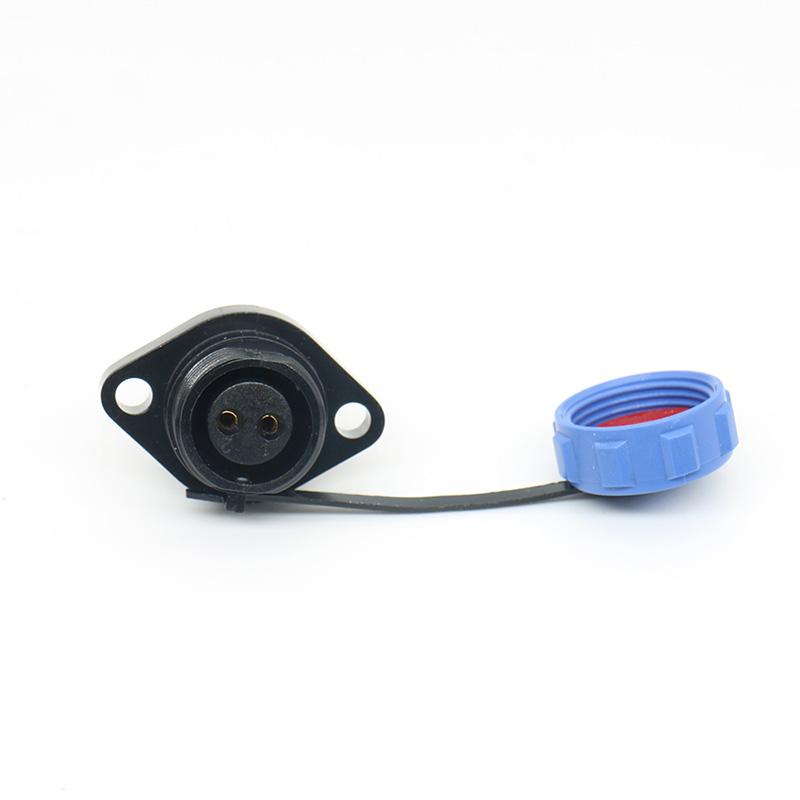

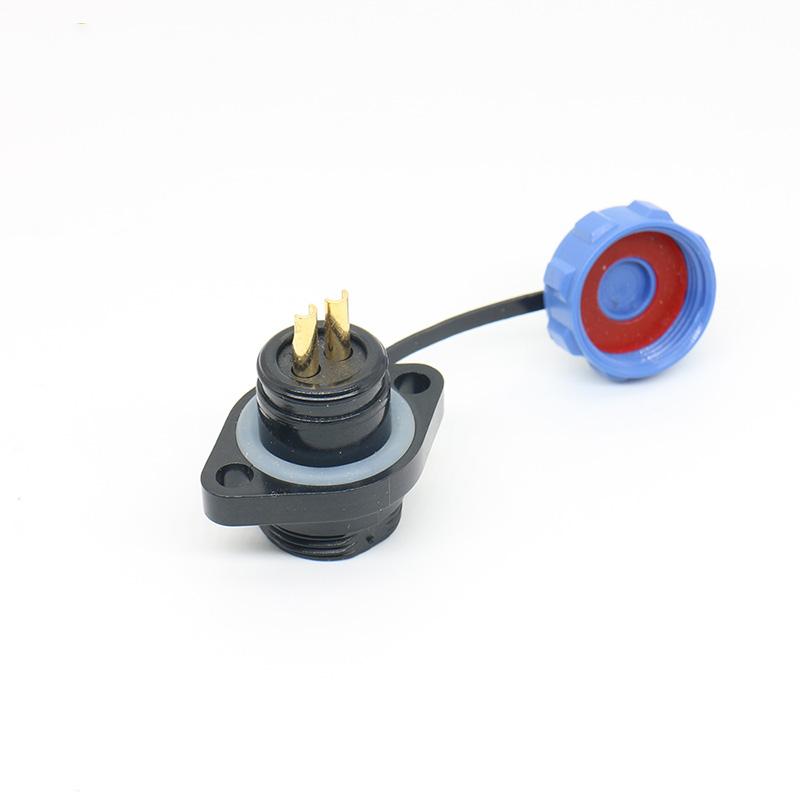

موصل SP13 الدائري ذو الفلنجة للتركيب الثابت في الأتمتة الصناعية

عدد نقاط التوصيل	2 - 9 دبابيس
قطر نقطة التوصيل (مم)	1.0 مم / 1.6 مم
درجة الحماية IP	IP68
مادة الغلاف	بولي كربونات / PA66
نطاق درجة حرارة التشغيل	-40℃ إلى +85℃
نوع التوصيل	اللحام
التيار المقنن (A)	3A/5A/13A
الجهد المقنن (AC.V)	125V/250V
جهد الاختبار (AC.V) / 1 دقيقة	1000V-1500V
مقاومة العزل (MΩ)	2000MΩ
مقاومة التلامس (MΩ)	≥10MΩ
الشهادات	CE, RoHS,BASCI,ISO9001

الحصول على الاقتباس

+8619924482730

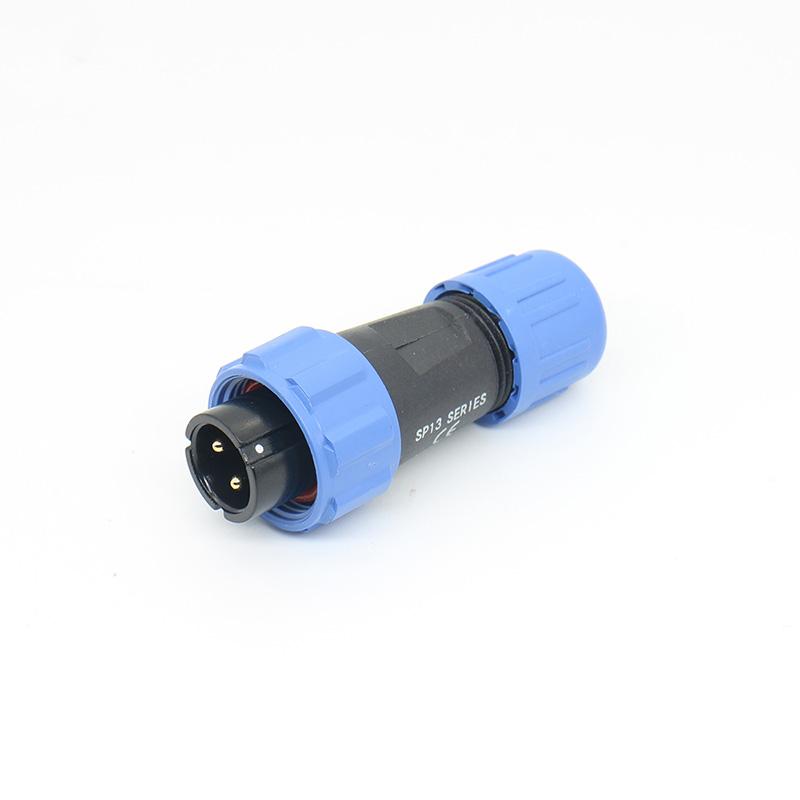

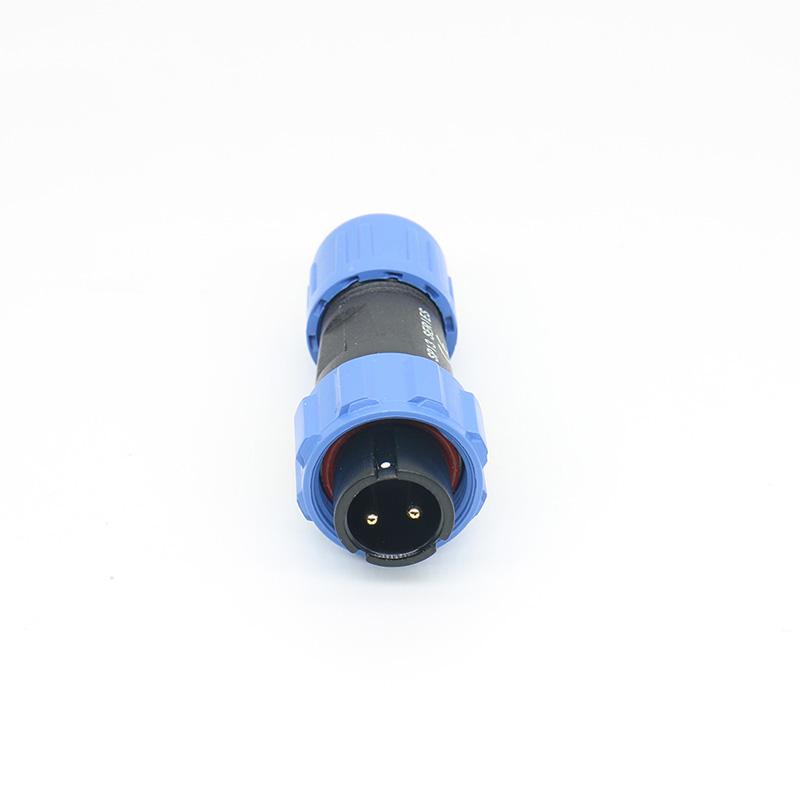

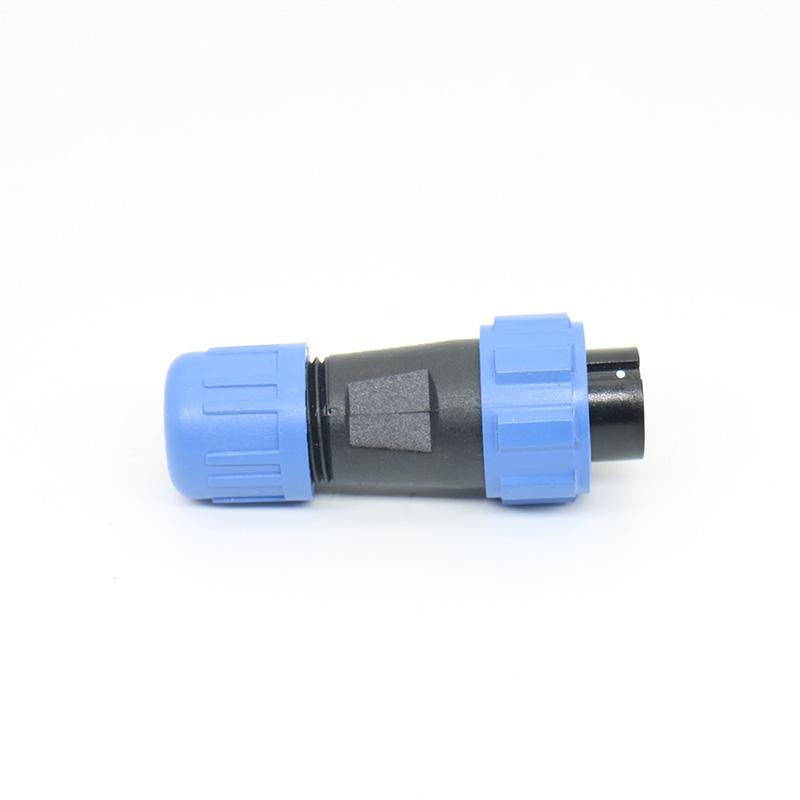

SD13/SP13 Circular Docking Connector

دليل اختيار موصل SP13 ذو الفلنجة لتطبيقات الأتمتة الصناعية

عند اختيار موصل دائري محكم الإغلاق لخط إنتاج أو جهاز تحكم، يعد موصل SP13 ذو الفلنجة خيارًا عمليًا للأنظمة التي تتطلب تركيبًا ثابتًا على اللوحة أو الهيكل. يعتمد القرار النهائي على ثلاثة محاور أساسية: طبيعة الإشارة أو الطاقة المنقولة، وظروف التشغيل البيئية، وطريقة التركيب المتاحة في جهازك. يساعدك هذا الدليل على تقييم ما إذا كان هذا الموصل مناسبًا لتطبيقك قبل الطلب.

أربعة عوامل حاسمة في تقييم الموصل

التوافق الكهربائي: تأكد من أن عدد النوى وتصنيف التيار والجهد في الموصل يطابق متطلبات جهاز الاستشعار أو وحدة التحكم لديك. راجع دائمًا ورقة البيانات الفنية للتأكد من أن الحمل الكهربائي ضمن الحدود الآمنة.
الظروف البيئية: تحقق من تصنيف الحماية (IP) المطلوب. هل سيتعرض الموصل لرذاذ الماء أو الغبار أو الاهتزاز؟ اختر درجة الحماية التي تناسب بيئة التركيب الفعلية.
طريقة التوصيل والتركيب: هل تحتاج إلى توصيل كابل في الموقع أم تفضل مجموعة مجمعة مسبقًا؟ تأكد من أن نطاق أقطار الكابلات المدعومة يتوافق مع الكابل الذي ستستخدمه، وأن أبعاد الفلنجة مناسبة لفتحة التثبيت في لوحتك.
متطلبات الصيانة والتركيب: ضع في اعتبارك سهولة التركيب والفك في المستقبل. هل يحتاج الفنيون إلى أدوات خاصة؟ هل هناك حاجة للتحقق من إحكام الإغلاق بعد التركيب؟

تفسير المواصفات الفنية الرئيسية

من المهم فهم أن المواصفات المدرجة في جدول البيانات الفنية تمثل قيمًا مقدرة في ظروف اختبار محددة. على سبيل المثال، تصنيف التيار يعتمد على درجة حرارة محيطة معينة وظروف تهوية. عند تطبيق الموصل في بيئة ذات حرارة مرتفعة أو داخل صندوق مغلق، قد تحتاج إلى تخفيض التصنيف الكهربائي لضمان التشغيل الآمن. وبالمثل، فإن تصنيف الحماية (IP) يتحقق عادةً عند التوصيل الصحيح مع الكابل والتركيب السليم للفلنجة.

الحدود المناسبة وغير المناسبة للاستخدام

هذا الموصل مناسب بشكل خاص للأجهزة الثابتة مثل لوحات التحكم، وأجهزة الاستشعار المثبتة على الآلات، ومعدات القياس في البيئات الصناعية. كما أنه خيار جيد للتطبيقات التي تتطلب فصلًا متكررًا وآمنًا للكابل عن الجهاز. ومع ذلك، قد لا يكون الخيار الأمثل للتطبيقات التي تتطلب حركة مستمرة للكابل أو الانحناء المتكرر، حيث قد تحتاج إلى موصلات مصممة خصيصًا للاستخدام الديناميكي. إذا كانت بيئة التشغيل تتضمن مواد كيميائية قاسية أو درجات حرارة قصوى تتجاوز النطاق المحدد، فاستشر المورد لتأكيد التوافق.

التركيب والتوصيل: خطوات أساسية لضمان الأداء

لضمان تحقيق الموصل لأداءه المعلن، يجب اتباع إجراءات التركيب الصحيحة. ابدأ بتجهيز الكابل بدقة وفقًا لنطاق الأقطار المسموح به، وتأكد من نظافة نقاط التلامس قبل التوصيل. عند تثبيت الفلنجة على اللوحة، استخدم عزم الربط الموصى به لتجنب إتلاف الحشية المطاطية. بعد التوصيل، يُنصح بإجراء فحص بصري للتأكد من إحكام القفل وعدم وجود فجوات. في التطبيقات الحرجة، يمكن إجراء اختبار استمرارية بسيط للتأكد من سلامة التوصيلات الكهربائية.

قائمة التحقق قبل تقديم الطلب

لتسهيل عملية التواصل مع فريق المبيعات وتجنب الأخطاء، يرجى تجهيز المعلومات التالية:

عدد النوى المطلوب ونوع الإشارة (طاقة، إشارة، بيانات).
التيار والجهد التشغيلي للتطبيق.
القطر الخارجي للكابل المستخدم.
سماكة اللوحة أو الجدار الذي سيتم تركيب الفلنجة عليه.
درجة الحماية (IP) المطلوبة وظروف التشغيل البيئية.
أي متطلبات خاصة للتوصيل (ملحوم، مشبك، أو مجموعة مجمعة مسبقًا).

بعد تجهيز هذه المعلومات، يمكنك التواصل معنا عبر موصلات الطيران أو الاطلاع على موصل SD13/SP13 الدائري لمزيد من التفاصيل حول الخيارات المتاحة. سيساعدك فريقنا في تأكيد التوافق النهائي وتقديم الحل الأنسب لاحتياجاتك.
