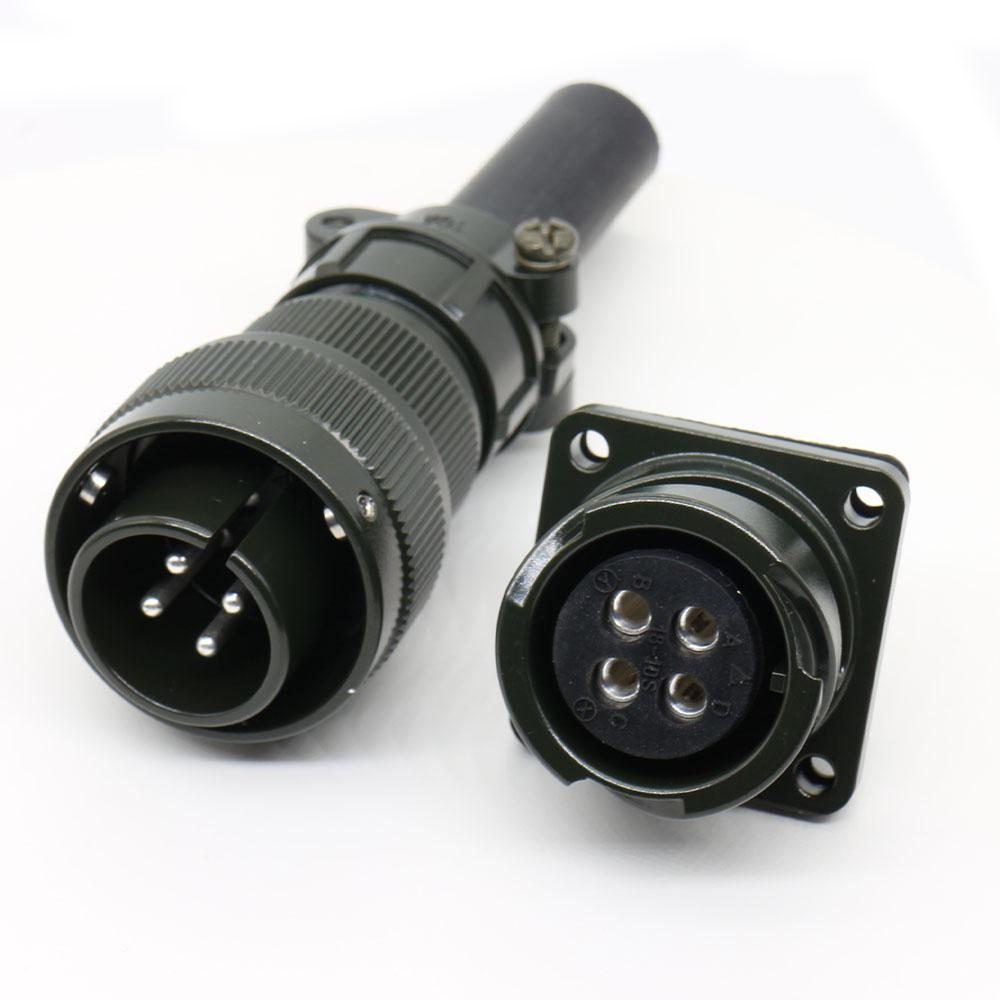

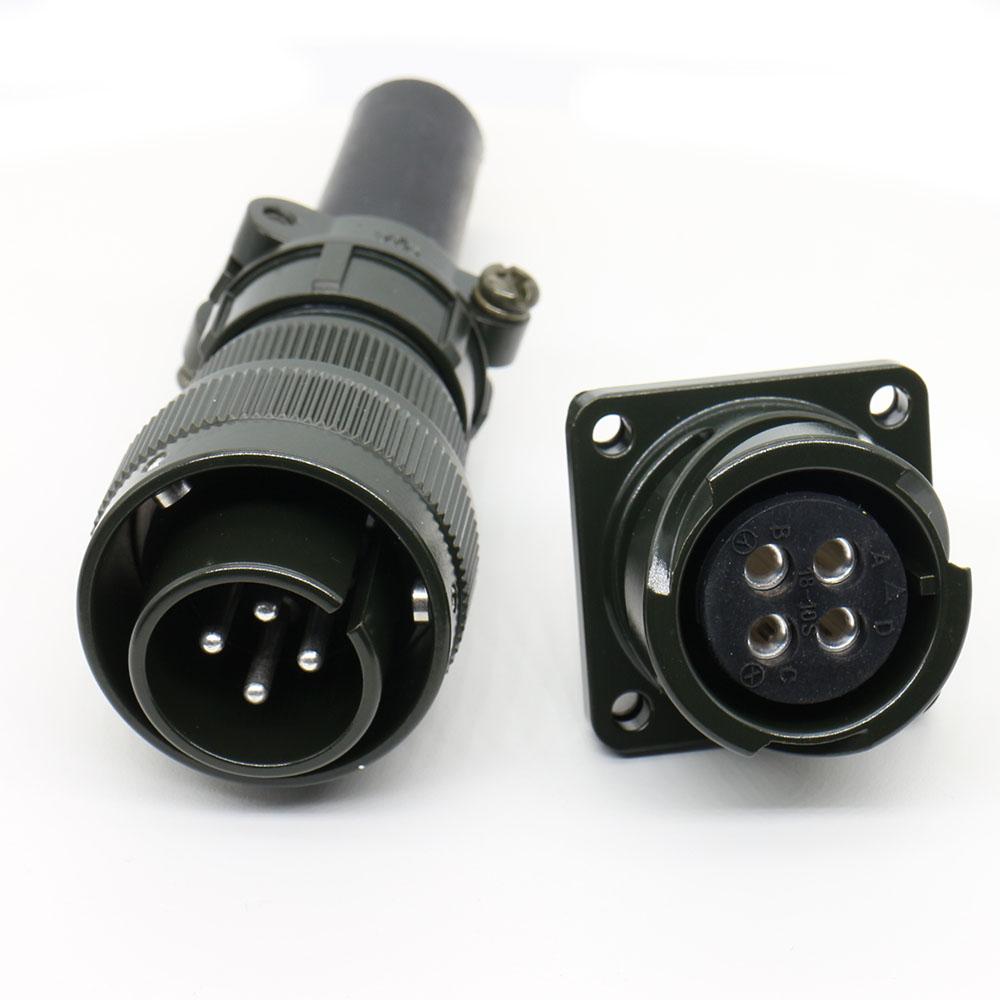

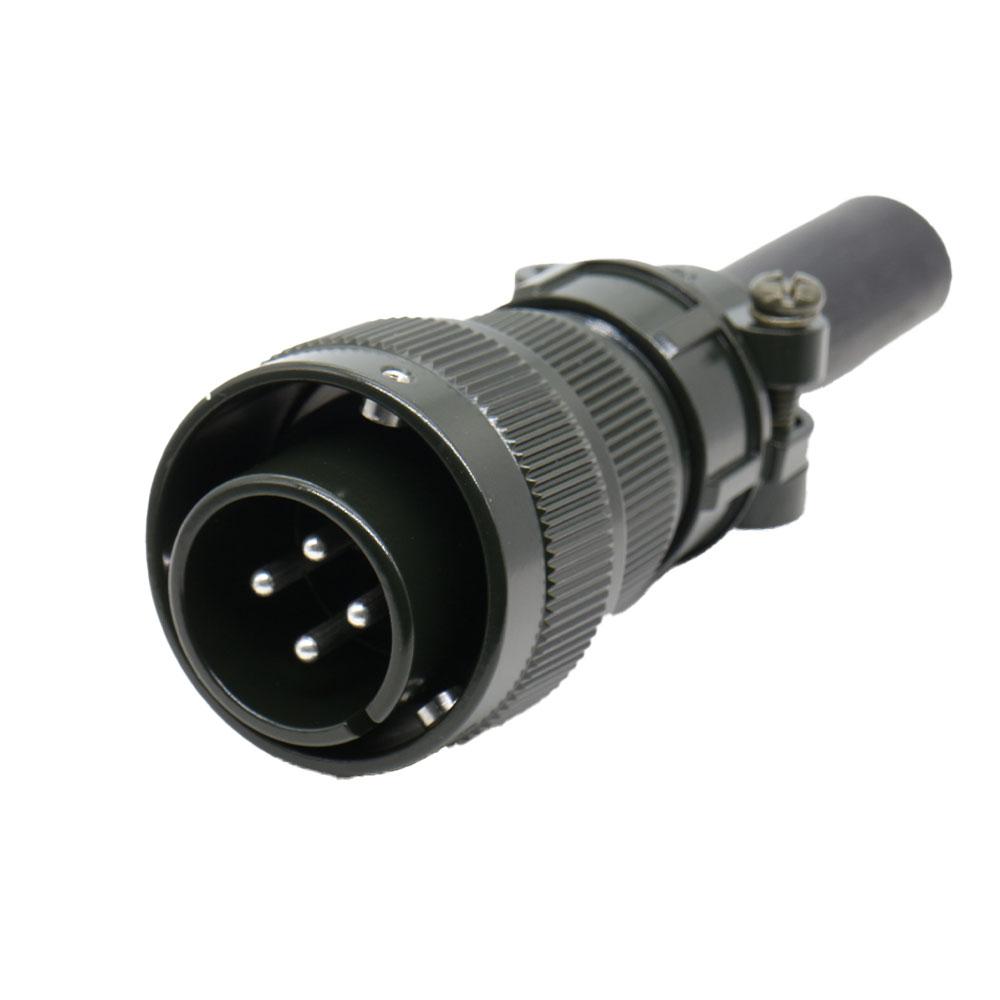

Os conectores da série VG95234 são conectores circulares padrão militar em conformidade com a norma MIL-DTL-5015, projetados para aplicações de radar de comunicação de missão crítica. Projetados para fornecer transmissão de energia estável, troca de sinais de controle e aquisição de dados, esses conectores se destacam em sistemas de radar aéreos, navais e terrestres, resistindo a fatores de estresse ambientais extremos e mantendo um desempenho consistente. Como uma série de conectores de nível militar amplamente adotada pelos EUA, ela oferece cobertura abrangente de modelos e configurações flexíveis para atender às rigorosas exigências dos subsistemas de radar.
Gama completa de modelos da série VG95234
A série VG95234 abrange configurações otimizadas para diferentes métodos de instalação, necessidades funcionais e condições ambientais, cobrindo todas as variantes padrão para aplicações de radar:

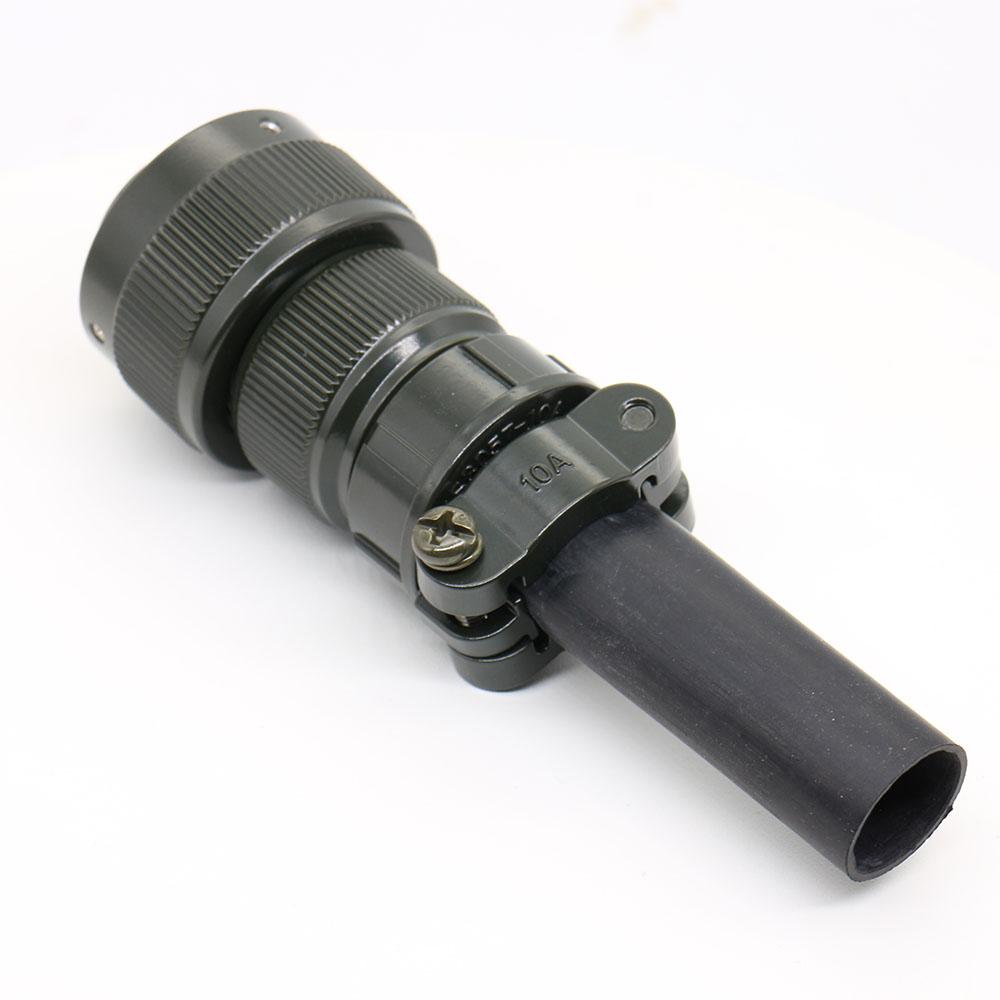

VG95234A: Plugues de cabo retos, com suporte para terminação por crimpagem ou solda. Utilizados para conectar cabos servo de antenas de radar, linhas de alimentação e chicotes de transmissão de sinal.
VG95234B: Tomadas de painel retas, projetadas para montagem em armários de controle de radar, painéis transceptores e módulos de alimentação. Disponíveis com tampas protetoras opcionais para proteção ambiental básica.
VG95234B1/B2: Tomadas de painel vedadas com tampas protetoras, alcançando proteção contra ingresso IP67/IP68. Adequadas para radares navais, estações de radar costeiras e radares terrestres externos expostos à umidade e névoa salina.
VG95234C1/C2: Fichas de cabo com ângulo de 90°, ideais para espaços apertados dentro de caixas de antenas de radar, unidades de processamento de sinal e módulos transceptores compactos, permitindo layouts de cablagem que economizam espaço.
VG95234D: Fichas retas de alta densidade, com espaçamento compacto entre pinos para suportar a transmissão de sinal multicanal em unidades de aquisição e processamento de dados de radar.
VG95234E/E1: Plugues e tomadas blindados contra EMI. Equipados com invólucros metálicos e estruturas de blindagem aprimoradas para reduzir a interferência eletromagnética, adequados para ligações de sinal sensíveis do radar (ligações de alta frequência não RF; ligações RF requerem conectores RF dedicados).

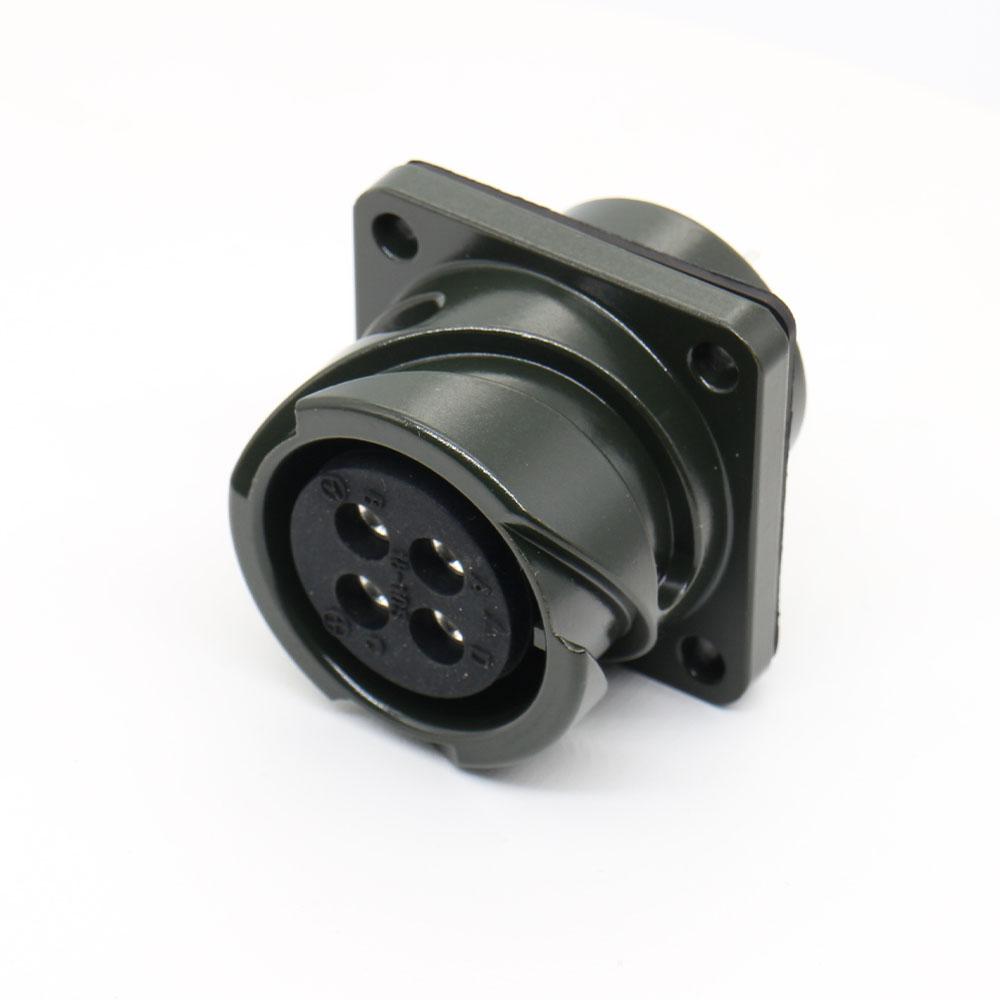

VG95234F: Tomadas montadas em flange, com fixação rígida para resistir a altas vibrações. Em conformidade com as normas de vibração MIL-STD-810, adequadas para montagem em fuselagem de radar aéreo e plataformas de radar móveis.

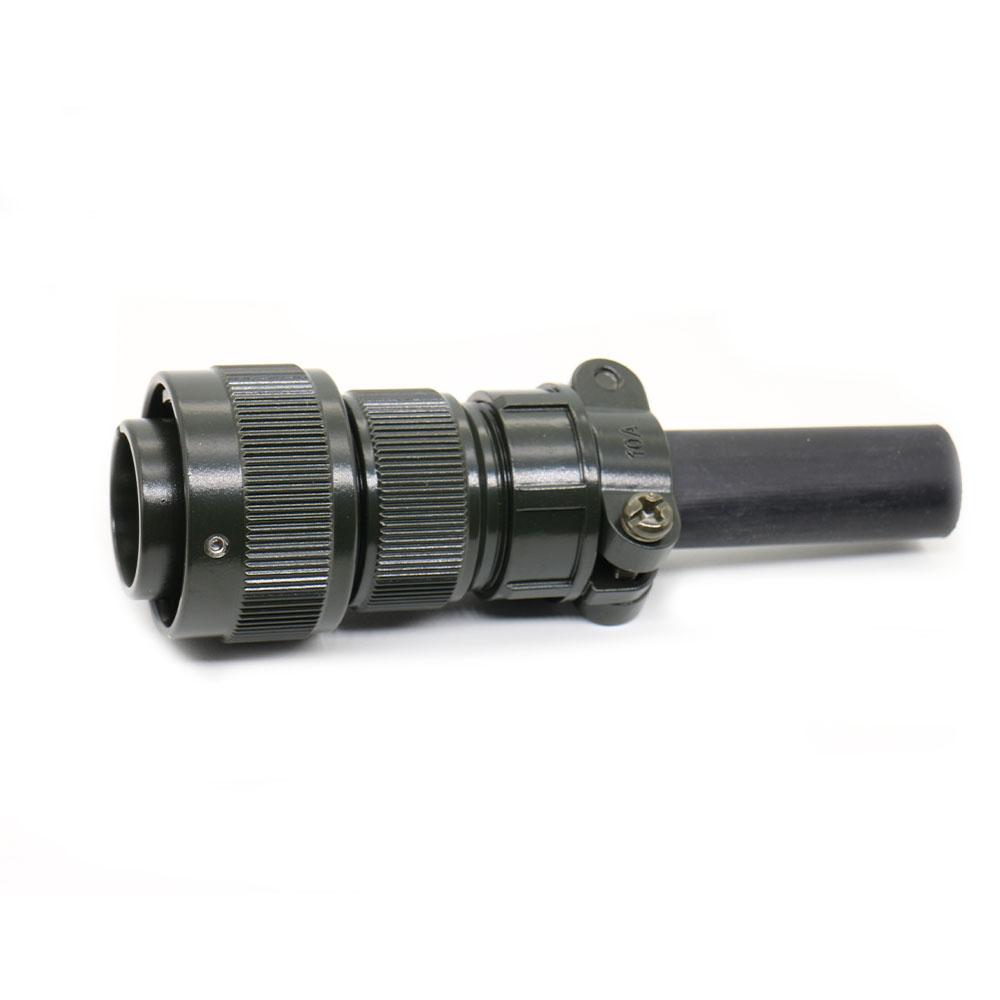

VG95234G: Variantes de alta tensão, tensão nominal até 2000 V CA (de acordo com as especificações de isolamento padrão), projetadas para ligações de alimentação do transmissor de radar e circuitos auxiliares de alta tensão.

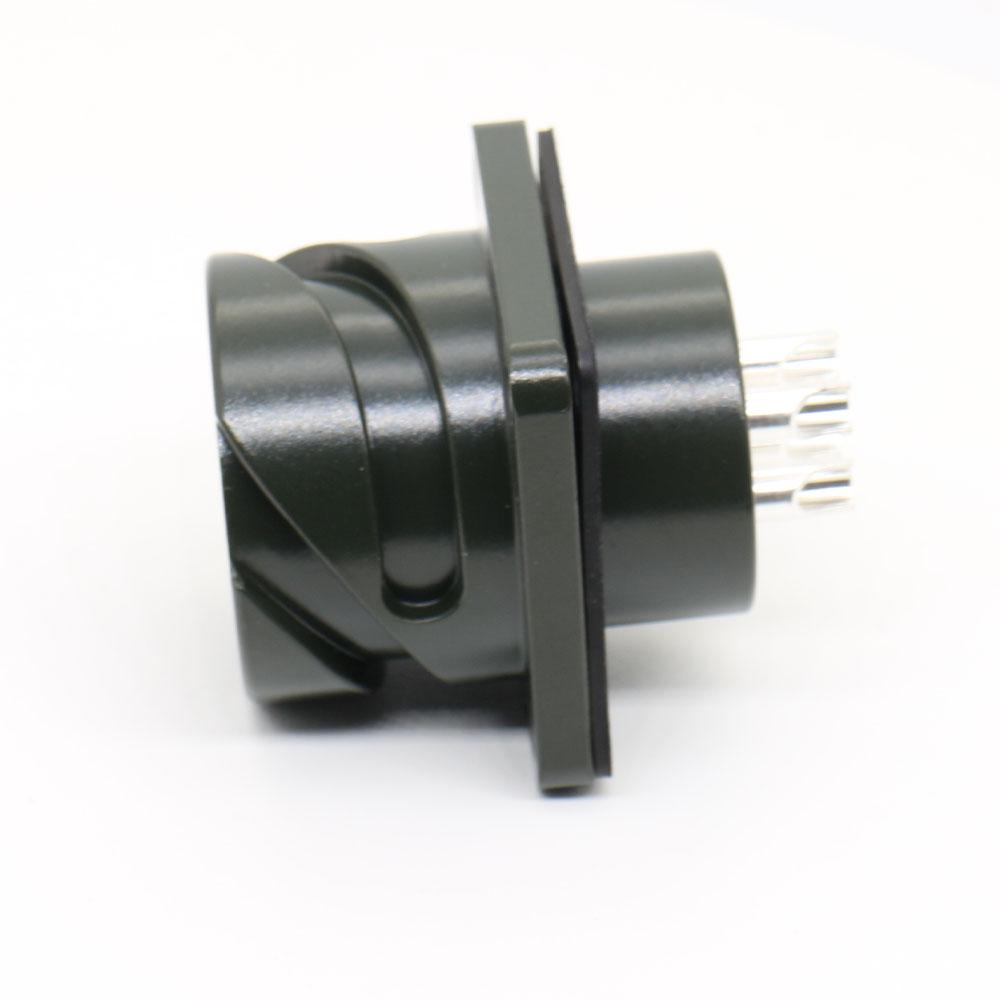

VG95234M: Fichas de alta corrente para serviços pesados, com correntes nominais de contacto único até 245 A (dependendo do diâmetro do contacto: contactos de 6,0 mm). Usadas para alimentação de pico do transmissor de radar e ligações de módulos de alta potência.
VG95234N1/N2: Tomadas embutidas para montagem na parede, com design de instalação embutida para integração em consolas de controlo de radar e caixas de estações de radar terrestres fixas.
VG95234R1: Modelos codificados anti-inserção incorreta, com codificação exclusiva da ranhura para impedir o acoplamento incorreto — essencial para sistemas de radar multicanais com vários conectores paralelos.
VG95234K: Acessórios correspondentes, incluindo juntas de vedação, anéis de travamento e clipes anti-afrouxamento, compatíveis com todos os modelos da série para aumentar a confiabilidade da instalação.
Configurações flexíveis com vários pinos
A série VG95234 oferece opções de 1 a 61 pinos (contagem padrão de pinos conforme MIL-DTL-5015), adaptadas às necessidades de alimentação, sinal e controlo dos subsistemas de radar:
1-4 pinos: utilizados para alimentação do servomotor da antena do radar e sinais de controlo básicos (por exemplo, comandos de ajuste de elevação/azimute da antena).
6-12 pinos: adequados para comutação do modo do radar, monitorização do estado do equipamento e ligações de feedback de dados do sensor (por exemplo, sensores de temperatura e pressão em módulos de radar).
19-37 pinos: aplicados em unidades de processamento de sinal de radar para aquisição de dados multicanal, suportando a transmissão paralela de sinais de controlo e dados de baixa frequência.
50-61 pinos: configurações de alta densidade para integrar alimentação, controlo e transmissão de sinal em subsistemas de radar complexos, reduzindo o número de conectores necessários.
Principais vantagens de desempenho do radar de comunicação
1. Adaptabilidade ambiental de nível militar
Faixa de temperatura operacional de -55 °C a +125 °C (padrão para conectores de nível militar), em conformidade com a norma MIL-STD-810G para resistência a vibrações e choques. A proteção IP67 (para modelos vedados) garante uma operação estável em ambientes de baixa pressão aérea, névoa salina naval (teste de névoa salina ≥1000 horas por padrão) e poeira terrestre — em conformidade com as necessidades de implantação do radar em todas as condições climáticas.
2. Mecanismo de bloqueio de baioneta reversível padrão
Adota um design de bloqueio de baioneta de 120° sem ferramentas, permitindo acoplamento/desacoplamento rápido durante a manutenção do radar. A estrutura antivibração evita a desconexão acidental sob vibração de alta frequência (comum em radares aéreos e móveis), um recurso padrão da série VG95234.
3. Desempenho elétrico verificado
A corrente nominal varia de 1 A a 245 A (dependendo do diâmetro do contato: 1,5 mm → 10 A, 2,5 mm → 20 A, 4,0 mm → 40 A, 6,0 mm → 125–245 A). Tensão nominal até 2000 V CA, resistência de isolamento ≥1000 MΩ (a 500 V CC) e resistência de contacto ≤20 mΩ (valor inicial; contactos banhados a ouro ≤10 mΩ). Estes parâmetros garantem uma atenuação mínima do sinal e uma fonte de alimentação estável para o funcionamento do radar.
4. Blindagem EMI e resistência à corrosão
Os materiais da carcaça incluem liga de alumínio e aço inoxidável, com revestimento de cádmio ou níquel (em conformidade com as normas militares de corrosão). A carcaça metálica fornece blindagem EMI inerente, reduzindo a interferência externa nos sinais do radar, o que é fundamental para manter a precisão da deteção. O revestimento garante resistência à névoa salina e à humidade em ambientes adversos.
5. Opções de terminação padrão
Suporta métodos de terminação por crimpagem, solda e montagem em PCB (de acordo com as especificações da série), compatíveis com projetos de fiação de radar — desde cabos de alimentação implantados em campo até placas PCB integradas em unidades de controle. A terminação por crimpagem é amplamente utilizada por sua confiabilidade em ambientes com vibração.
Por que escolher os nossos conectores da série VG95234?
Conformidade com normas e disponibilidade total de modelos
Todos os produtos estão em estrita conformidade com as normas VG95234 e MIL-DTL-5015, garantindo compatibilidade com a infraestrutura de radar militar e industrial existente nos EUA. Temos em stock todos os modelos padrão para evitar atrasos na cadeia de abastecimento para projetos de radar.
Personalização adaptada à aplicação
Oferecemos layouts de pinos, revestimento da carcaça e níveis de vedação personalizados com base nos requisitos específicos do radar (por exemplo, blindagem EMI aprimorada para subsistemas sensíveis, faixa de temperatura estendida para ambientes extremos) — tudo dentro da estrutura padrão.
Testes de qualidade rigorosos
Cada conector passa por testes de fábrica, incluindo testes de resistência de isolamento, resistência de contato, vibração, impermeabilidade e névoa salina — em conformidade com os critérios de aceitação militar para garantir a confiabilidade.
Suporte técnico profissional
Forneça orientação de engenharia para a seleção de conectores (correspondendo às necessidades de potência/sinal do radar), instalação e manutenção, com o apoio de especialistas em aplicações de conectividade de radar.
